Устройство для смазки гребней колес рельсовых тележек

Устройство для смазки гребней колес рельсовых тележек

Иллюстрации

Показать все

Реферат



Изобретение относится к трьнспортному машиностроению и может быть применено в конструкции рельсовых транспортных средств. Цель изобретения - повышение эффективности . Гребнесмазыватель закрепляют посредством подвижной опоры 3 на ступице колеса 4, что исключает взаимные перемещения колеса и гребнесмаэывателя и позволяет производить точную настройку устройства на смазывание требуемой поверхности . 2 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я>s В 61 К3/02

ГОСУДАРСТВЕ ННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4606279/11 (22) 17.11,88 (46) 07.02.91. Бюл. ¹ 5 (71) Ворошиловградский машиностроительный институт (72) А.П.Коропец и В.Д.Черников . (53) 625.2.019.6 (088.8) (56) Авторское свидетельство СССР

N 1044522, кл. В 61 К 3/02. 1983. (54) УСТРОЙСТВО ДЛЯ СМАЗКИ ГРЕБНЕЙ

КОЛЕС РЕЛЬСОВЫХ ТЕЛЕЖЕК

„„Я.) „„1625752 Al (57) Изобретение относится к трьнспортному машиностроению и может быть применено в конструкции рельсовых транспортных средств, Цель изобретения — повышениезффективности, Гребнесмазыватель закрепляют посредством подвижной опоры 3 на ступице колеса 4, что исключает взаимные перемещения колеса и гребнесмазывателя и позволяет производить точную настройку устройства на смазывание требуемой поверхности, 2 ил.

1625752 возможна точная настройка устройства на смазывание требуемой поверхности, Формула изобретения

8иПа рог. 2

Составитель M. Жарцова

Техред М.Моргентал Корректор С.Шекмар

Редактор Е.Папп

Заказ 254 Тираж 306 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к транспортному машиностроению и может быть использовано в конструкции локомотивов.

Цель изобретения — повышение эффективности.

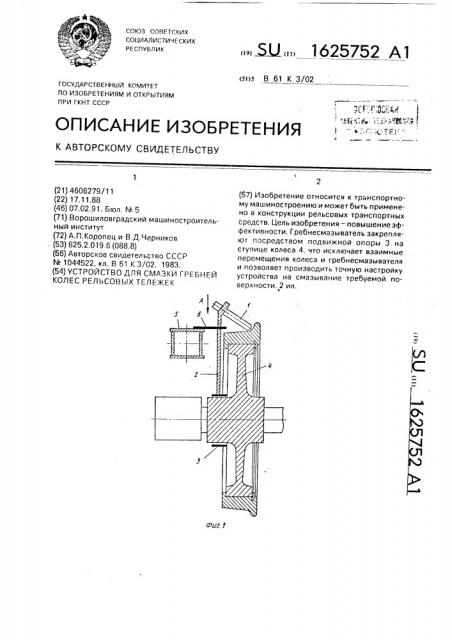

На фиг. 1 изображена общая схема установки гребнесмазывателя; на фиг, 2 — вид А на фиг. 1.

Гребнесмазыватель 1, установленный в кронштейне 2,. закреплен посредством подвижной опоры 3 на ступице колеса 4.

Для предотвращения вращения устройства служит закрепленная на раме 5 тележки локомотива вилка 6.

При работе устройства ввиду отсутствия относительных с колесом перемещений

Устройство для смазки гребней колес рельсовых тележек, содержащее смонтированный на раме тележки кронштейн, соединенный со смазывающим элементом, о т10 л и ч а ю щ е е с я тем, что, с целью повышения эффективности, оно снабжено держателем, установленным посредством подшипниковой опоры на ступице колеса и несущим смазывающий зле15 мент, а кронштейн выполнен в виде вилки, охватывающей держатель.
