Изобретение относится к железнодорожному транспорту и касается конструкции устройств для открывания и закрывания люков бункерных вагонов.

Цель изобретения — повышение надежности и удобства в эксплуатации.

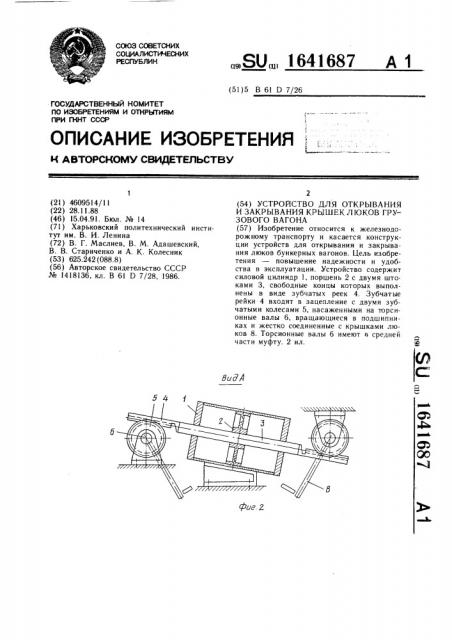

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — вид А на фиг. 1.

Устройство состоит из силового цилиндра 1, установленного наклонно на раме вагона, поршня 2 с двумя штоками 3, выполняющими роль поперечной тяги, свободные концы которых выполнены в виде зубчатых реек 4. Зубчатые рейки 4 входят в зацепление с двумя зубчатыми колесами 5, насаженными на торсионные валы 6, вращающиеся в подшипниках 7 и жестко соединенные с крышками люков 8. Торсионные валы 6 имеют в средней части муфту 9, которая обеспечивает регулировку плотности закрывания крышек люков 8 и предусматривает возможность попарного открывания люков.

Устройство работает следующим образом.

При подаче воздуха под давлением в правую полость цилиндра 1 поршень 2 перемещается влево вместе со штоками 3, так как цилиндр расположен так, что его ось наклонена относительно горизонтальной поперечной оси вагона, зубчатые рейки 4 размещены по отношению к зубчатым колесам

5 как показано на фиг. 1. При перемещении зубчатых реек 4 справа налево происходит поворот зубчатых колес 5 и торсионных валов 6 в подшипниках 7 в противоположных направлениях. Это приводит к закрытию крышек люков 8 благодаря наличию жесткой связи торсионных валов 6 с крышками.

Открывание крышек люков 8 осуществля10 ется подачей воздуха под давлением в левую полость силового цилиндра 1.

Устройство для открывания и закрывания крышек люков грузового вагона, содержащее силовой цилиндр с двухштоковым поршнем, кииематически связанный с крышками люков, отличающееся тем, что, с целью повышения надежности и удоб20 ства в эксплуатации, силовой цилиндр установлен наклонно на раме вагона поперек нее, а кинематическая связь образована закрепленными на свободных концах штоков зубчатыми рейками, зацепленным11 с зубчатыми колесами, посаженными на торсионные валы, которые смонтированы вдоль боковых стен кузова на одном уровне и жестко соединены с верхней частью крышек люков.
