Стягивающий замок

Стягивающий замок

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемнотранспортному оборудованию и может быть использовано в качестве скрепляющего грузонесущего средства при транспортировании грузов в пакетах. Целью изобретения является повышение надежности. Замок строп-контейнера содержит плоскую фигурную скобу 6 с криволинейными прорезями 7-10, пары которых расположены диаметрально и зеркально симметрично относительно центра скобы. Рабочий контур каждой из них представляет собой кривую убывающей крутизны и выполнен со ступенчатым спуском 13. Петли стропа могут быть введены в прорези 7, 10 и 8, 9 или 7, 9 и 8, 10 в зависимости от величины пакета груза и длины петель. Петли фиксируют в скобе 6 ключом 5, который устанавливают пальцами в гнезда 11 и 12 скобы 6. Фиксация производится поворотом ключа до тех пор, пока петли не попадают в зону, ограниченную ступенчатым спуском 13, а одни из пальцев узкой частью - в отверстия малого диаметра гнезд 11.1 з.п. ф-лы, 3 ил. Bti8A (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 В 66 С 1/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

hI f ®Л | й|||

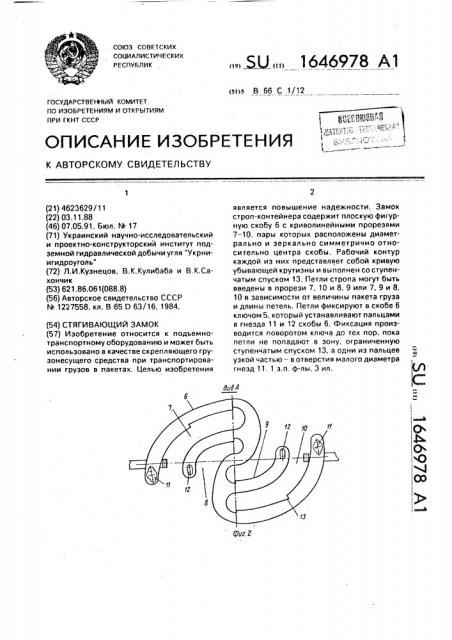

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4623629/11 (22) 03.11.88 (46) 07.05.91. Бюл, ЬЬ 17 (71) Украинский научно-исследовательский и проектно-конструкторский институт подземной гидравлической добычи угля "Укрниигидроуголь" (72) Л.И.Кузнецов, В.К.Кулибаба и В.К.Сахончик (53) 621.86.061(088.8) (56) Авторское свидетельство СССР Ф 1227558, кл. В 65 0 63/16, 1984. (54) СТЯГИВАЮЩИЙ ЗАМОК (57) Изобретение относится к подъемнотранспортному оборудованию и может быть использовано в качестве скрепляющего груэонесущего средства при транспортировании грузов в пакетах. Целью изобретения. 5Ц,, 1646978 Al является повышение надежности, Замок строп-контейнера содержит плоскую фигурную скобу 6 с криволинейными прорезями

7-10, пары которых расположены диаметрально и зеркально симметрично относительно центра скобы. Рабочий контур каждой из них представляет собой кривую убывающей крутизны и выполнен со ступенчатым спуском 13. Петли стропа могут быть введены в прорези 7, 10 и 8, 9 или 7, 9 и 8, 10 в зависимости от величины пакета груза и длины петель. Петли фиксируют в скобе 6 ключом 5, который устанавливают пальцами в гнезда 11 и 12 скобы 6. Фиксация производится поворотом ключа до тех пор, пока петли не попадают в зону, ограниченную ступенчатым спуском 13, а одни из пальцев узкой частью — в отверстия малого диаметра гнезд 11, 1 э.п. ф-лы, 3 ил.

1646978

Изобретение относится к подьемнотранспортному оборудованию и может быть использовано в качестве скрепляющего грузанесущего средства при транспортировании грузов в пакетах, Целью изобретения является повышение надежности.

На фиг.1 изображен пакетирующий строп с замком на пакете груза; на фиг,2 — вид А на фиг.1, замок в раскрытом положении; на фи г.3 — н атя ж н ай кл юч.

Замок 1 соединяет между собой петли 2 и 3 стропа 4, Замок 1 содержит натяжной ключ 5 и плоскую фигурную фиксирующую скобу 6, выполненую с основной и дополнительными 7 — 10 криволинейными прорезями и расположенными на торцовой поверхности скобы элементами 11 и 12 для взаимодействия с ключом 5, Относительно центра скобы 6 прорези 7, 8 и 9, 10 расположены диаметрально и зеркально симметрично, а рабочий контур каждой из них представляют собой кривую убывающей крутизны и выполнен со ступенчатым спуском 13 в направлении к периферии скобы 6. Ключ 5 состоит из рукоятки с закрепленными на ней симметрично относительно поперечной аси пальцами 14 и 15, крайние из которых (14) выполнены с цилиндрическим утолщением на свободном конце.

Элементы 11 и 12 для взаимодействия с ключам представляют собой гнезда, расположенные симметрична относительно оси скобы. Крайние гнезда 11 выполнены из трех последовательно расположенных отверстий, сопряженных па внешнему контуру, центральное иэ них имеет больший диаметр.

Петли 2 или 3 стропа 4 могут быть введены в прорези7и9или8и 10или7и8или

9 и 10 в зависимости ат величины пакета груза и длины самих петель 2 и 3, Замок работает следующим образом.

Установив строп 4 на пакет, вводят петли 2 в прорези замка, одевают петли 2 на любую из рабочих частей контура прорезей, предварительно выбрав слабину стропа. Если при этом оказывается, что длина стропа велика, строп 4 переворачивают TGK, что петли 2 и 3 меня отся местами, и тогда вводят уже петли 3 в прорези 7 и 9 или 8 и 10.

Вставля от.ключ 5 пальцами 14 в отверстия элемента 11 стягивающего замка 1 так, что пальцы 14 ключа взаимодействуют с элементами 11, а пальцы 15 — с элементами 12 замка 1, и поворачивают ключ таК, что петли

2 (или 3) стропа 4 двигаются по рабочим частям прорезей замка 1 к ступенчатому спуску 13. При этом палец 14 ключа попадает в одно из крайних отверстий элемента 1

35 и утолщение пальца 14 препятствует самопроизвольному выходу пальца 14 из крайнего отверстия элемента 11 замка 1.

При повороте замка 1 ключом 5 усилие на рукоятке ключа остается постоянным благодаря тому, что прорези, по рабочим частям контура которых перемещаются петли 2(3) стропа, выполнены в виде кривых убывающей крутизны. Поворот замка 1 ключом 5 осуществляется до оптимально-о натяжения стропа 4, при этом петли 2(3) должны расположиться за выступом 13 рабочей части любой из прорезей, В этом случае обеспечивается надежная фиксация петель 2(3) относительно замка 1, что обуславливает высокую надежность работы пакетирующего стропа при выполнении погрузочно-разгрузочных и транспортноскладских работ, После фиксации петель 2(3) выступами

13 замка 1 ключ 5 поворачивают да совпадения пальца 14 ключа с центральным отверстием элемента 11 замка 1 и выводят ключ

5 из зацепления с замком 1. Застропив пакет за верхние свободные петли 2(3), транспортируют пакет к месту назначения, Для демонтажа стропа с пакета ключ 5 вводят в зацепление с замком 1 так, что пальцы t4 входят в среднее большее отверстие элемента 11. Паварачивют ключ так, что петли 2(3) двигаются в направлении, обратном движению замыкания, При этом выступы пальцев 14 ключа препятствуют выходу из зацепления ключа 5 с замком 1.

После выхода петель 2(3) из зацепления. с рабочими частями прорезей, строп снимают с пакета, Формула изобретения

1, Стягивающий замок, содержащий натяжной ключ и плоскую фигурную фиксирующую скобу, выполненную па крайней мере с одной криволинейной прорезью и расположенными на торцовой поверхности элементами для взаимодействия с ключом, о тл и ч а ю шийся тем, что, с целью повышения надежности, в скобе выполнены дополнительные криволинейные прорези, причем относительно центра скобы они расположены диаметрально и зеркально симметрично, а рабочий контур каждой из них представляет собой кривую убывающей крутизны и выполнен ступенчатым са спуском в направлении к периферии Скобы, при этом ключ представляет собой рукоятку с закрепленными на ней симметрично относительно поперечной оси пальцами, крайние из которых выполнены с цилиндрическим утолщением на свободных концах.

1646978

Составитель Н.Куликова

Техред М.Моргентал, Корректор В.Гирняк

Редактор И.Дербак

Заказ 1377 Тираж 455 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113635, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

2. Замок поп1, отлича ющийся тем, что элементы для взаимодействия с ключом представляют собой расположенные симметрично относительно оси скобы гнезда, крайние иэ которых выполнены из трех последовательно расположенных отверстий, сопряженных по внешнему контуру, центральное иэ которых имеет больший диаметр.
