Дозатор газа
Иллюстрации
Реферат
Изобретение относится к весоизмерительной технике и может быть использовано при разработке дозаторов, применяемых при заправке газа в емкости. Цель изобретения - расширение диапазона измерения массы газа. Дозатор содержит измерительную емкость 1, погруженную в бак с жидкостью 2, весовое устройство 3, соединенное с измерительной емкостью 1, систему 4 газовых трубопроводов и газовую арматуру. В систему 4 выполненную из жестких и гибких трубопроводов, компенсирующих реактивное воздействие потока на показания весового устройства 3, включается настраиваемое устройство 7. 1 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (н)з G 01 G 17/04
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4649375/10 (22) 14.11.88 (46) 15.07.91. Бюл. Ф 26 (71) Всесоюзный научно-исследовательский институт железнодорожного транспорта (72) М,В. Кудрявицкий, Г.Б. Федотов, Г.А. Фофанов, А.С. Нестрахов и В.И. Антипов (53) 681.269 (088.8) (56) Авторское свидетельство СССР
l4 501295, кл. G 01 G 17/04, 1974.
Авторское свидетельство СССР
М 664044, кл. G 01 G 17/06, 1977. (54) ДОЗАТОР ГАЗА
БЛ 1663447 А1. (57) Изобретение относится к весоизмерительной технике и может быть использовано при разработке дозаторов, применяемых при заправке газа в емкости. Цель изобретения — расширение диапазона измерения массы газа. Дозатор газа содержит измерительную емкость 1, погруженную в бак с жидкостью 2, весовое устройство 3, соединенное с измерительной емкостью 1 ° систему 4 газовых трубопроводов и газовую арматуру. В систему 4,выполненную из жестких и гибких трубопроводов, компенсирующих реактивное воздействие потока на . показания весового устройства 3, включается настраиваемое устройство 7. 1 ил.
1663447 ч 1» — m — + н
Изобретение относится к весоиэмерительной технике и может быть использовано при разработке дозаторов, применяемых, например, при заправке газа в емкости.
Целью изобретения является расширение диапазона измерения массы газа.

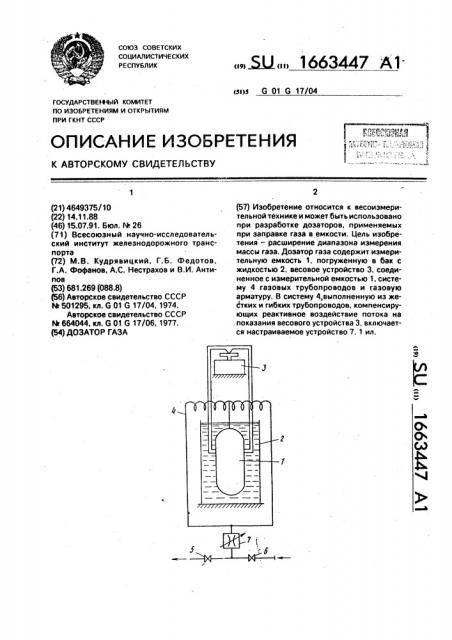

На чертеже показана схема дозатора газа, Дозатор газа содержит газоприемную емкость 1, помещенную в сосуд с жидкостью 2, весовое устройство 3 для взвешивания газоприемной емкости с газом, плавающей в жидкости, систему 4 газовых трубопроводов, первый вентиль 5, находящийся на трубопроводе., подводящем газ к дозатору. дополнительный вентиль 6, находящийся на трубопроводе, отводящем гаэ от дозатора, настраиваемое устройство 7, обеспечивающее равенство между отношением массового расхода газа через него к массовому расходу газа через отводящий трубопровод и отношением объема измерительной емкости к объему наполняемого сосуда, расположенное на трубопроводе, соединяющем измерительную емкость с узловой точкой системы между двумя вентилями. В качестве настраиваемого устройства могут использоваться регулируемый дроссель, сменные калиброванные дросселя, как минимум, две параллельно соединенные между собой ветви трубопроводов, состоящие иэ запорного вентиля и дросселя. калиброванного под сосуд заданного объема.
Трубопровод, присоединенный непосредственно к гаэоприемной емкости, может быть выполнен в виде гибких шлангов петлеобраэной формы, подсоединенных параллельно. и рас.положенных симметрично относительно оси взвешивания емкости 1. или тонкостенных трубчатых пружин с одинаковым направлением навивки, подсоединенных и расположенных как и гибкие шланги для обеспечения возможности самокомпенсировать в процессе воэдозировки воздействие на весовое устройство реактивных сил от движущегося внутри них газа. Весовое устройство снабжено средством непрерывного измерения и индикации текущего значения взвешиваемой массы, в качестве которого могут использоваться техника электрических измерений неэлектрических величин, например тензометрическая аппаратура, обычные рычажные весы или электронные весы, например весовой комплекс 1799 ВТЧ-З "Дина".
Вентили 5, 6 могут быть оснащены электрическим или электромагнитным приводом для обеспечения дистанционного управления или пневматическим приводом.
40 управляемым электропневмоклапанами, расположенными не в пожаро- и взрывоопасной зоне, для обеспечения пожаро- и взрывобезопасности.
Для обеспечения автоматизации процесса дозирования весове устройство со средством непрерывного измерения текущего значения взвешиваемой массы может быть снабжено компарато рами и усилителями мощности, вырабатывающими сигналы, управляющие вентилями 5, 6, или логическими цифровыми элементами и силовыми ключами, вырабатывающими сигналы, управляющие вентилями 5,6.
Устройство работает следующим образом.
Настраиваемое устройство устанавливают в положение, соответствующее известному объему наполняемого сосуда. Это положение определяют один раз предварительной тарировкой доэатора для всех возможных объемов различных наполняемых сосудов. Пропускная способность настраиваемого устройства обеспечивает равенство между отношением массового расхода газа через него к массовому расходу газа через отводящий трубопровод и отношением объема измерительной емкости к объему наполняемого сосуда для обеспечения одинаковых параметров газа, достижения равенства которых добиваются при тарировке путем измерения их разницы, например разницы давления дифманометром, до получения нуля. Наполняемую емкость подсоединяют к дозатору и открывают вентиль 5 для выравнивания давления в ней и в измерительной емкостях. Считывают показания весового устройства и открывают вентиль 6.
Происходит заправка наполняемого сосуда.
При достижении показаний весового устройства величины. определяемой из соотношения где m — доэируемая масса газа, кг;
М . М» — показания весового устройства в начале (М) и конце (M») дозирования, кг;
Ч вЂ” объем наполняемого сосуда, м; э . ч — объем измерительной емкости, м, з последовательно перекрывают вентили
5 и 6.
Формула изобретения
Дозатор газа. содержащий газоприемную емкость, подключенную к подводящему трубопроводу с запорным вентилем, сосуд с жидкостью и весоиэмерительное устройство, отличающийся тем, что, с целью оасширения диапазона измерений, в него
1663447
Составитель M. Жуков
Редактор М. Бандура Техред М.Моргентал Корректор О. Ципле
Заказ 225В Тираж 333 Подписное
БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 13035, Москва, Ж-35, Раушская наб„4/5
Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина. 101 введены дополнительная емкость, обьем которой меньше объема газоприемной емкости, регулируемый дроссель, дополнительный эапорный вентиль, размещенный на подводящем трубопроводе, и два идентичных гибких участка трубопровода, соединенные параллельно между собой и расположенные симметрично относительно дополнительной емкости, которая помещена в сосуд с жидкостью, подвешена к весоизмерительному устройству и через гибкие
5 участки трубопровода подключена к подводящему трубопроводу между эапорными вентилями.
