Демпфер крутильных колебаний
Иллюстрации
Показать всеРеферат
Изобретение относится к машиностроению , а именно к двигателестроению, может использоваться для гашения крутильных колебаний двигателей внутреннего сгорания. Целью изобретения является повышение надежности за счет стабилизации демпфирования . При повышении температуры в деформируемом элементе, выполненном из материала, обладающего эффектом памяти , происходит мартенситное превращение и изменение формы гофра 4 и положения пластин 7, вследствие чего кольца 2 и 3 удаляются друг от друга. В результате уменьшается зазор между кольцами 2 и 3 и стенками корпуса 1, что увеличивает потери на трение колеблющегося маховика относительно корпуса 1, а пластины 7 дополнительно турбулизируют рабочую жидкость . В совокупности это обеспечивает стабилизацию демпфирования при изменении температуры. 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (si)s F 16 F 15/30
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ВВ 00юаа
6И97®- g
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4739345/28 (22) 21.09.89 (46) 07 12.91. Бюл. М 45 (71) Брянский институт транспортного машиностроения (72) Ю.И. Фокин, В.Г. Новиков и С.В. Никитин (53) 62 752(088.8) (56) Авторское свидетельство СССР
М 299074, кл. F 16 F 15/30, 1969. (54) ДЕМПФЕР КРУТИЛЬНЫХ КОЛЕБАНИЙ (57) Изобретение относится к машиностроению, а именно к двигателестроению, может использоваться для гашения крутильных колебаний двигателей внутреннего сгорания,,, Ы,„, 1б9б787 А1
Целью изобретения является повышение надежности за счет стабилизации демпфирования. При повышении температуры в деформируемом элементе, выполненном из материала, обладающего "эффектом памяти", происходит мартенситное превращение и изменение формы гофра 4 и положения пластин 7, вследствие чего кольца 2 и 3 удаляются друг от друга. В результате уменьшается зазор между кольцами 2 и 3 и стенками корпуса 1, что увеличивает потери на трение колеблющегося маховика относительно корпуса 1, а пластины 7 дополнительно турбулизируют рабочую жидкость. В совокупности это обеспечивает стабилизацию демпфирования при изменении температуры. 2 ил.
1696787 рог 1
Составитель Н.Дубовицкая
Техред M.Ìîðãåíòàë Корректор Т.Малец
Редактор M.ßHêîâè÷
Заказ 4292 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
Изобретение относится к машиностро, ению, преимущественно к двигателестроению, может использоваться для гашения крутильных колебаний двигателей внутреннего сгорания (ДВС).
Целью изобретения является повышение надежности за счет стабилизации демпфирования.

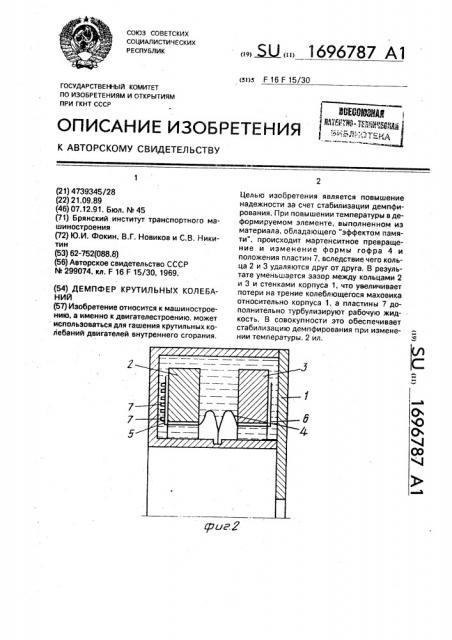

На фиг. 1 изображено устройство, общий вид, продольный разрез; на фиг. 2 — то же, при высокой температуре окружающей среды.
Демпфер крутильных колебаний содержит корпус 1, заполненный вязкой жидкостью, размещенный в нем маховик, состоящий из двух колец 2 и 3, между которыми установлен деформируемый элемент, выполненный из материала, обладающего
"эффектном памяти", в виде зафиксированного в осевом направлении средней частью .на корпусе 1 гофра 4, имеющего фланцы 5 и
6, прилегающие к обращенным стенкам корпуса 1 торцам колец 2 и 3 маховика и закрепленные на них, и пластин 7, прикрепленных к фланцам 5 и 6 и обращенных к стенкам корпуса 1.
Демпфер работает следующим образом.
При низкой температуре окружающей среды рабочая жидкость имеет высокую вязкость, а кольца 2 и 3 сближены между собой. С повышением температуры вязкость рабочей жидкости уменьшается. В деформируемом элементе, выполненном из материала, обладающего "эффектом памяти", происходит мартенситное превращение„под действием которого гофр 4 разгибается, а пластины 7, до этого прижатые к поверхности фланцев 5 и 6, поднимаются. В результате кольца 2 и 3 удаляются друг от друга, приближаясь к стенкам корпу5 са 1, что увеличивает потери на трение колеблющегося маховика относительно корпуса. Поднятые пластины 7 дополнительно турбулизируют рабочую жидкость.
При снижении температуры окружающей
10 среды вязкость рабочей жидкости вновь увеличивается, в деформируемом элементе происходит обратное мартенситное превращение; под действием которого гофр 4 восстанавливает свою первоначальную форму, 15 и кольца 2 и 3 сближаются, удаляясь от стенок корпуса 1, а пластины 7 прижимаются к поверхностям фланцев 5 и 6, и демпфирующие свойства не изменяются.
Таким образом обеспечивается стаби20 лиэация демпфирования при изменении температуры.
Формула изобретения
Демпфер крутильных колебаний, содержащий корпус, заполненный вязкой жидко25 стью, размещенный в нем маховик, состоящий из двух колец, между которыми установлен деформируемый элемент, о т л ичающийся тем,что,с целью повышения надежности, деформируемый элемент вы30 полнен из материала. обладающего "эффектом памяти" в виде зафиксированного в осевом направлении средней частью на корпусе гофра, имеющего фланцы. прилегающие к обращенным к стенкам корпуса
35 торцам маховика и закрепленные на них, и пластин, прикрепленных к фланцам и обращенных к стенкам корпуса,
