Способ испытания конструкции на усталостную долговечность

Способ испытания конструкции на усталостную долговечность

Иллюстрации

Показать все

Реферат



Изобретение относится к механическим испытаниям, к способам испытания конструкций на усталостную долговечность. Цель изобретения - повышение производительности испытаний за счет снижения их длительности . Конструкцию нагружают циклически при случайном изменении амплитуды и эсимметоии циклов Циклы, уровень нагрузки в которых выше повреждающего искпючают из программы погружения За счет сглаживания диаграммы нагружения увеличивают частоту нзгружения до достижения температуры рэзогсева максимально допустимого значения 4 ил

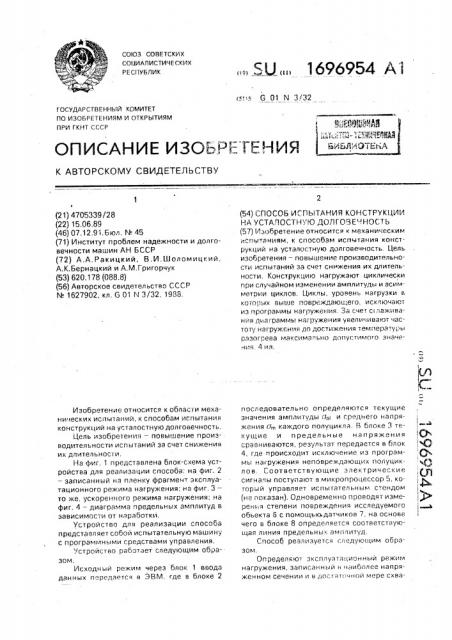

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5,:5 6 01 N 3/32

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

5:ФМ9В: М

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1ъ

1,С ( (, М

,ф

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4705339/28 (22) 15.06,89 (46) 07.12,91.Бюл, ¹ 45 (71) Институт проблем надежности и долговечности машин АН БССР (72) А,А.Ракицкий, В.И,Шоломицкий, А.К.Бернацкий и А.М,Григорчук (53) 620.178 (088.8) (56) Авторское свидетельство СССР

¹ 1627902, кл, G 01 К 3/32, 1988.

Изобретение относится к области механических испытаний, к способам испытания конструкций на усталостную долговечность.

Цель изобретения — повышение производительности испытаний за счет снижения их длительности.

Нг фиг. 1 представлена блок-схема устройства для реализации способа: на фиг. 2 — записанный на пленку фрагмент эксплуатационного режима нагружения; на фиг. 3— то же, ускоренного режима нагружения; на фиг, 4 — диаграмма предельных амплитуд в зависимости от наработки, Устройство для реализации cïîñîáà представляет собой испытательную машину с программными средствами управления.

Устройство работает следующим образом.

Исходный режим через блок 1 ввода данных передается в ЭВМ, где в блоке 2

ЬО 1690954 А1 (54) СПОСОБ ИСПЫТАНИЯ КОНСТРУКЦИИ

HA УСТАЛОСТНЛО ДОЛГОВЕ ",НОСТЬ (57) Изобретение относится к механи -,вским испытаниям, к способам испытания конструкций на усталостную долговечность. Цель изобретения — повышение производительности испытаний за счет снижения их длительности, Конструкцию нагружают циклически при случайном изменении амплитуды и асимметрии циклов. Циклы, уровень нагрузки в которых выше повреждающего, исключают из программы нагружения. Эа счет ci 1ажива нйя диаграммы нагружения увеличивают частоту нагружения до достижения температуры разогрева максимально допусгимого значения 4ил, последовательно определяются текущие значения амплитуды о, и среднего напряжения О каждого полуцикла, В блоке 3 текущие и предельные напряжения сравниваются, оезультат передается в блок

4, где происходит исключение из программы нагружения непбвреждающих полуциклов, Соответствующие злектрические сигналы поступают в микропроцессор 5, который управляет испытательным стендом (не показан). Одновременно проводят измерения степени повреждения исследуемого обьекта 5 с помощью,датчиков 7, на основе чего в блоке 8 определяется соответствующая линия предельных амг литуд

Способ реализуется следующим образом.

Определяю зксплуатационный режим нагружения, записанный а наиболее напряженном сечении и в достаточ. ой мере схва1б96954

1696954 " ° »

i pgp /("осгавитель Д.Поспелов

Техред М.Чоргентал Корректор И.Муска

Редактор )T. Гратиг ло

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 4300 t ираж Подписное

ВНИИПИ Государствен ого комитета по изобретениям и открытиям при ГKHT СС(:Р

113035, Москва, Ж-35, Раушская наб„4/5
