Вертикально-шпиндельный хлопкоуборочный аппарат

Вертикально-шпиндельный хлопкоуборочный аппарат

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в хлопкоуборочных машинах. Цель изобретения-упрощение конструкции . На установленной в вертикальной плоскости на двух звездочках 2 пластинчатой цепи 3 закреплены шарнирно кронштейны 5с установленными в них в подшипниках шпинделями б с размещенными между кронштейнами пружинами 7. С внешней стороны шпиндели находятся в контакте с бесконечными приводными ремнями 12 и 22

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц5 А 01 0 46/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ (21) 4606121/15 (22) 16.:1 1.88 (46) 15.02.92, Бал. bh 6 (71) Тавкентский автомобильно-дорожный инСтитут (72) Е.В.Сливинский, А.H.Ñîâåòîâ. А.М.Баг.дасаров, .С,Т.Мусаев, О.С.Аблялимов, Н.H.Тульчинская и Б,З,Шахотин (53) 631.358:633.511(088,8) (56) Авторское свидетельство СССР

N . 75405, кл. А 01 0 46/08, 1949.

Энциклопедический справочник, т. 12.

М;; Машиностроение. Гос, н-техн,, иэд-во машиностроительной литературы, 1948, с, 151-t52, фиг. 26. (54) ВЕРТИКАЛЬНО-ШПИНДЕЛЬНЫЙ

ХЛОПКОУБОРОЧНЫЙ АППАРАТ (57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в хлопкоуборочных машинах.

Цель изобретения — упрощение конструкции. На установленной в вертикальной плоскости на двух звездочках 2 пластинчатой цепи 3 закреплены шарнирно кронштейны

5 с установленными в них в подшипниках шпинделями 6 с размещенными между кронштейнами пружинами 7. С внешней стороны шпиндели находятся в контакте с бесконечными приводными ремнями 12 и 22

1711710 прямого и обратного вращения шпинделей, В верхнем положении шпинделя находится во взаимодействии с бесконечными щеточными съемниками 25. Шпиндели в рабочей зоне и в зоне сьема ограждены кожухами 27, соединенными с воздуховодами 28 пневмотранспортной системы. При движении

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в конструкциях хлопкоуборочных машин.

Целью изобретения является упроще- 5 ние конструкции аппарата..

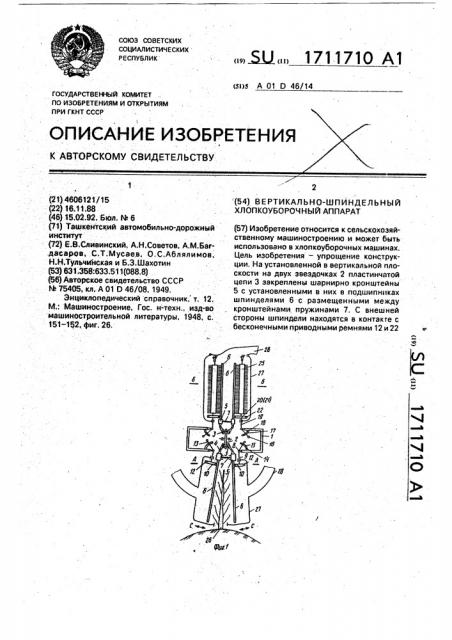

На фиг.1 показан хлопкоуборочный аппарат, поперечный разрез; на фиг.2 — сечеwe А-А на фиг.1; на фиг.3 — сечение Б-Б на фиг,1. 10

На каркасе 1 хлопкоуборочного аппарата установлены звездочки 2 пластинчатой цепью 3, На цепи 3 закреплены шарниры 4, несущие кронштейны 5 с подшипниками, в которых установлены шпиндели 6. Кронй- 15 тейны 5 один относительного другого подпружинены пружинами 7.

На каркасе 1 с одной стороны на шарнирах 8 установлена оси 9 с приводными 10 и натяжными 11 роликами с перекинутыми 20 через них ремнями 12, причем оси 9 снабжены рукоятками 13, расположенными в направляющих 14 и фиксируемыми относительно них фиксаторами 15. С другой стороны установлены рукоятки 16 с фикса- 25 торами 17, размещенные в направляющих

18 и связанные с осями 19, на которых размещены приводные 20 и натяжные 21 ролики с ремнями 22. На осях 19 установлены также натяжные 23 и приводные 24 валики, 30 на которых установлена щеточная лента 25, взаимодействующая со шпинделями 6. В зоне сбора шпиндели 6 взаимодействуют с . кустами хлопчатника, Шпиндели в зоне сбора и в зоне съема ограждены кожухами 27 с 35 воздухо водами 28.

Аппарат работает следующим образом.

Перед сбором хлопка-сырца предварительно освобождают фиксаторы 15 и поворачивают рычаги 13 в направляющих 14 так, 40 чтобы создать щель определенной ширины между рядами шпинделей для эффективной обработки кустов 26. Пружины 7 сжатия поджимают шпиндели 6 к ремням 12. После . установки рабочей щели рычаги 13 фиксиру- 45 ют относительно направляющих 14 фиксаторами 15. Затем приводят во вращение аппарата вдоль рядка кустов шпиндели в зоне сбора движутся назад и, вращаясь, извлекают из коробочек хлопок. Часть снятого хлопка уносится потоком воздуха в воздуховоды 28, остальной хлопок снимается со. шпинделей в верхнем положении щеточными съемниками 15. 1 з.п.ф-лы, 3 ил. ролики 10, которые обеспечивают. вращение шпинделей 6 за счет контакта их с ремнями

12, и ролики 20 (21) с ремнями 22, которые взаимодействуют со шпинделями 6 в верхнем положении, обеспечивая их вращенйя, Движение щеточной ленты 25 осуществляется при вращении приводных валиков 24.

При движении аппарата вдоль рядка кустов хлопчатника шпиндели 6 в зоне сбора перемещаются на цепи 3 назад, вращаясь встречно так, что их внутренние (со стороны кустов) поверхности движутся вперед п0 ходу аппарата, Зубья шпинделей захватывают и извлекают из коробочек хлопок; который частично тут же уносится потоком воздуха в воэдуховод 28, а частично остается намотанным на шпинделях. В зоне съема шпиндели приводятся ремнями 17 во вращение в противоположном направлении, при этом остатки хлопка со шпинделей снимаются щеточной лентой 25 и уносятся в воздуховоды 28 и далее в бункер машины (не показан), После этого шпиндели 6 вновь вводятся в контакт с кустами 26, снимая с них хлопок.

Предлагаемый аппарат может найти применение в хлопкоуборочных машинах.

Формула изобретения

1. Вертикально-шпиндеаьный хлопкоуборочный аппарат, включающий два ряда шпинделей установленных с возможностью вращения на замкнутом цепном транспортере. средства привода шпинделей и съемники хлопка, о т л и ч а ю щ и й-с я тем, что, с целью упрощения конструкции, на цепи транспортера каждый шпиндель смонтирован посредством кронштейна, при этом кронштейны размещены на транспортере попарно и симметрично по обе стороны цепи, расположенной по оси аппарата, и снабжены распорными пружинами.

2. Аппарат по п.1, отличающийся тем, что съемники хлопка выполнены в виде бесконечных щеточных транспортеров, снабженных средствами привода.

1711710

Составитель В.Котов

Техред М.Моргентал

Корректор Т,Палий

Редактор С.Лисина

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 476 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС

113035, Москва, Ж-35, Раушская наб., 4/5
