Противовес-цистерна

Противовес-цистерна

Иллюстрации

Показать все

Реферат



Использование: в конструкциях механогидравлических подъемных установок в горнодобывающей промышленности. Сущность изобретения: противовес-цистерна содержит ходовую часть (1) с установленным на ней резервуаром (2), разделенным перегородкой (3) на две секции.-В днище нижней секции имеется люк с крышкой (7). Перегородка (3) выполнена наклонной и в цистерне размещена труба, на наружном конце которой установлен клапан. 1 ил.

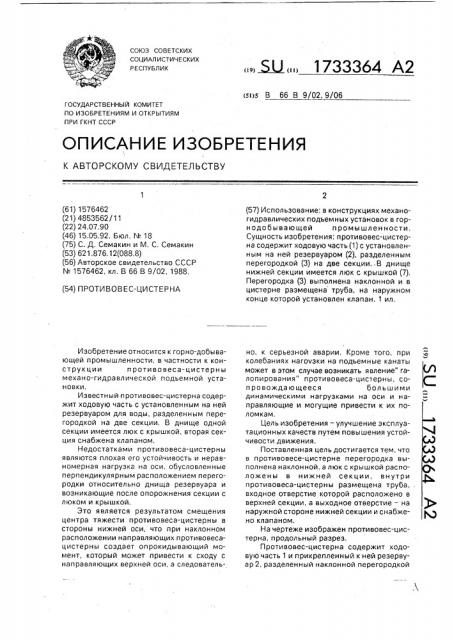

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 66 В 9/02, 9/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (54) ПРОТИВОВЕС-ЦИСТЕРНА

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1576462 (21) 4853562/11 (22) 24.07,90 (46) 15,05.92, Бюл. N 18 (75) С. Д. Семакин и М. С. Семакин (53) 621.876. 12(088.8) (56) Авторское свидетел ьство СССР

¹ 1576462, кл, В 66 В 9/02, 1988.

Изобретение относится к горно-добывающей промышленности, в частности к конструкции противовеса-цистерны механо-гидравлической подъемной установки.

Известный противовес-цистерна содержит ходовую часть с установленным на ней резервуаром для воды, разделенным перегородкой на две секции, В днище одной секции имеется люк с крышкой, вторая секция снабжена клапаном.

Недостатками противовеса-цистерны являются плохая его устойчивость и неравномерная нагрузка на оси, обусловленные перпендикулярным расположением перегородки относительно днища резервуара и возникающие после опорожнения секции с люком и крышкой.

Это является результатом смещения центра тяжести противовеса-цистерны в стороны нижней оси, что при наклонном расположении направляющих и ротивовесацистерны создает опрокидывающий момент, который может привести к сходу с направляющих верхней оси, а следователь» . Ы 1733364 А2 (57) Использование; в конструкциях механогидравлических подъемных установок в горнодобывающей промышленности.

Сущность изобретения: противовес-цистерна содержит ходовую часть (1) с установленным на ней резервуаром (2), разделенным перегородкой (3) на две секции.-В днище нижней секции имеется люк с крышкой (7).

Перегородка (3) выполнена наклонной и в цистерне размещена труба, на наружном конце которой установлен клапан. 1 ил. но, к серьезной аварии, Кроме того, при колебаниях нагоузки на подъемные канаты может вэтом случае возникать явление" галопирования" противовеса-цистерны, сопровождающеесяя большими динамическими нагрузками на оси и направляющие и могущие привести к их поломкам.

Цель изобретения — улучшение эксплуатационных качеств путем повышения устойчивости движения.

Поставленная цель достигается тем, что в противовесе-цистерне перегородка выполнена наклонной, а люк с крышкой расположены в нижней секции, внутри противовеса-цистерны размещена труба, входное отверстие которой расположено в верхней секции, а выходное отверстие — на наружной стороне нижней секции и снабжено клапаном.

На чертеже изображен противовес-цистерна, продольный разрез.

Противовес-цистерна содержит ходовую часть 1 и прикрепленный к ней резервуар 2, разделенный наклонной перегородкой

1733364

Составитель Г.Гандыбин

Техред М.Моргентал Корректор С.Шевкун

Редактор А,Долинич

Заказ 1634 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

3 на две секции; верхнюю 4 и нижнюю 5.

Причем наклонная перегородка 3 начинается от заливочного отверстия 6 верхней секции 4 и заканчивается у люка с крышкой 7 нижней секции 5. Нижняя секция 5 также имеет заливочное отверстие 8, В наклонной перегородке 3 проложена труба 9, входное отверстие которой соединено с верхней секцией 4, а выходное отверстие расположено в нижней торцовой стенке резервуара 2 и закрыто клапаном 10.

Противовес-цистерна работает следующим образом.

После заполнения обеих секций резервуара 2 через заливочные отверстия 6 и 8 водой на поверхности начинают подьем подъемного сосуда и одновременно опускание противовеса-цистерны. В момент прекращения действия ускорения в подъемной системе открывается крышка 7 (как и в основном изобретении) и вода выливается из секции 5, При этом центр тяжести воды, оставшейся в секции 4, находится ближе к верхней оси ходовой части 1 и ниже к днищу резервуара, чем в основном изобретении.

Это делает движение противовеса-цистерны более устойчивым, а нагрузку на оси более равномерной. В конце подъемной операции, т.е. в конечной нижней точке движения противовеса-цистерны, открыва5 ется клапан 10 (как и B ocHQBHQM изобретении), установленный на нижнем конце трубы 9, и вода из секции 4 через трубу 9 сливается в имеющуюся в нижней части направляющих емкость (как и в основном изо10 бретении), Предложенное устройство позволяет уменьшить вероятность схода противовесацистерны со своих направляющих, тем самым повышает надежность его работы.

15 Формула изобретения

Противовес-цистерна по авт. св, N-.

1576462,отлича ющийся тем,что, с целью улучшения эксплуатационных качеств путем повышения устойчивости дви20 жения, перегородка выполнена наклонной, а люк с крышкой расположены в нижней секции, причем внутри противовеса-цистерны размещена труба, входное отверстие которой расположено в верхней секции, а

25 выходное отверстие — на наружной стороне нижней секции и снабжено клапаном.
