Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 25 J 17/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР р (О Ц Щ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ъ

1(А,)

«О ,О

i(JI

*й (21) 4751441/08 (22) 23.10.89 (46) 23.05.92, Бюл. N.. 19 (71) Белорусский политехнический институт (72) К.В.Плюгачев и B,Å.Moçãoåoé (53) 62-229.72 (088.8) (56) Авторское свидетельство СССР

N1437214,,кл. В 25 J 11/00, 1988, (54) ШАРНИР МАНИПУЛЯТОРА (57) Использование; автоматизация технологических процессов машиностроения.

Сущность изобретения: шарнир манипулятора содержит предыдущее и последующее

14 звенья, сферу 3 с проточкой и отверстияА-А

„„. Ж„„1734995 А1 ми 4 на ее поверхности, жестко связанную с предыдущим звеном, кольцо 5, установленное в проточке сферы 3 и несущее на диаметрально противоположных концах оси 6 вращения сферы, и фиксатор 11 с механизмом его перемещения, смонтированный в полости корпуса 9, установленного на конце последующего звена 14 и подпружиненного относительно него. Механизм перемещения фиксатора 11 выполнен в виде зубчато-реечной передачи, зубчатое колесо

12 которой жестко связано с корпусом, а рейки 10 и 13 смонтированы соответственно на фиксаторе 11 и последующем звене 14.

2 ил, 1734995

55

Изобретение относится к машиностроению, а более конкретно к конструкциям манипуляторов промышленных роботов, Целью изобретения является повышение надежности работы устройства.

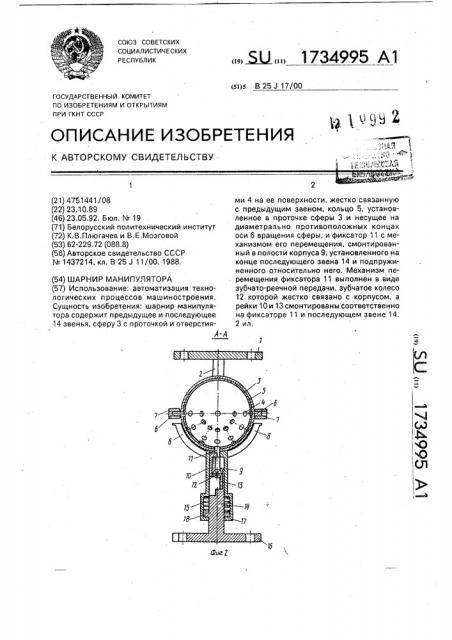

На фиг. 1 показана конструкция шарнира манипулятора; на фиг, 2 — разрез А — А на фиг. 1.

Шарнир манипулятора содержит фланец 1, присоединительные и габаритные размеры которого соответствуют присоединительному фланцу предыдущего звена манипулятора. На фланце 1 закреплен кронштейн 2, на другом конце которого неподвижно закреплена полая сфера 3, по поверхности которой выполнены отверстия 4.

По поверхности сферы перпендикулярно фланцу 1 выполнена выточка, в которой установлено с возможностью перемещения вокруг сферы 3 кольцо 5. На кольце 5 с диаметрально противоположных сторон выполнены оси 6 вращения, на которых с возможностью поворота установлены втулки 7, связанные фигурными рычагами 8 с корпусом

9 механизма перемещения фиксатора, выполненного в виде зубчато-реечной передачи, зубчатая рейка 10 с фиксатором 11, который выполнен с возможностью ввода в отверстия 4 сферы 3, В корпусе 9 установлено зубчатое колесо 12 с зацеплением с зубчатыми рейками 10 и 13, которое связано с последующим звеном 14, подпружиненным относительно корпуса 9 пружиной- 15. Свободный конец последующего звена 14 связан с фланцем 16 крепления схвата, В корпусе 9 выполнены упорные элементы 17, а на подвижном элементе 14 — бурты 18.

Устройство работает следующим образом.

В исходном положении пружина 15 расжата до упора буртом 18 последующего звена 14 в упорные элементы 17 корпуса 9. При этом зубчатая рейка 13 последующего звена

14 смещена вниз, а находящаяся в зацеплении с зубчатой рейкой 13 через зубчатое колесо 12 зубчатая рейка 10 смещена вверх, при этом фиксатор 11 введен в отверстие 4 сферы 3. Таким образом звено зафиксировано в определенном рабочем положении.

Для изменения конфигурации последующего звена робот опускает схват до упора в 5

50 неподвижную поверхность и далее до сжатия пружины 15 последующим звеном 14.

Одновременно при перемещении зубчатой рейки 13 вверх, зубчатая рейка 10 перемещается вниз, выводя фиксатор 11 из отверстия 4 сферы 3. Перемещением манипулятора промышленного робота в направлении, обеспечивающем требуемый наклон части звена со схватом относительно другой части звена со сферой 3 и фланцем 1, достигается изменение конфигурации шарнира манипулятора. Фиксируется новое положение отводом схвата от неподвижной поверхности и, соответственно, вводом фиксатора 11 в другое, соответствующее новому положению, отверстие 4 сферы 3. При этом пружина 15 отжимает последующее звено 14 до упора буртом 18 в упорные элементы 17, соответственно перемещаются в противоположные стороны зубчатые рейки

13 и 10, с последней из которых связан фиксатор 11. Данная конструкция шарнира манипулятора позволяет осуществлять поворот схвата относительно оси фланца 1 в любом направлении на угол, максимальная величина которого превышает 90 .

Формула изобретения

Шарнир манипулятора, содержащий предыдущее и последующее звенья, сферу с отверстиями и осями вращения сферы и фиксатор взаимного положения звеньев с механизмом его перемещения, о т л и ч а юшийся тем, что, с целью повышения надежности, он снабжен кольцом, связанным с последующим звеном посредством дополнительно введенных рычагов, а механизм перемещения фиксатора выполнен в виде корпуса, установленного на конце последующего звена и подпружиненного относительно него, и зубчато-реечной передачи, зубчатое колесо которой установлено на корпусе, а зубчатые рейки установлены соответственно на последующем звене и на фиксаторе, при этом фиксатор имеет возможность взаимодействия с отверстиями сферы, а сама сфера жестко связана с предыдущим звеном и на ее поверхности выполнена выточка, в которой установлено кольцо, кроме того, оси вращения сферы смонтированы на диаметрально противоположных концах кольца.
