Гидропривод транспортного средства

Гидропривод транспортного средства

Иллюстрации

Показать все

Реферат



Изобретение относится к железнодорожному транспорту, в частности к гидравлическим устройствам путевых машин. Цель изобретения - повышение надежности работы путем исключения проскальзывания колес относительно друг друга. При работе основного гидромотора э основной гидрораспределитель 3 включается в левое положение, дополнительный гидрораспределитель 4 - в правое положение. Жидкость от насоса поступает через гидроуправляемый клапан 11 на вход гидромотора 5 и к входу закрытого гидроуправляемого клапана 7. Рабочая жидкость из гидромотора 5 через напорный клапан 12 сливается в бак 2. При работе гидромотора 5 в обратном направлении гидрораспределители 3 и 4 включаются в правое положение. Рабочая жидкость от гидронасоса 1 поступает к входу гидроуправляемого клапана 8. Жидкость из гидромотора 5 сливается в бак и при переключении гидрораспределителя 4 в левое положение вступает в работу дополнительный гидромотор 6 через клапан 8. При выключенном гидрораспределителе 3 и включенном гидрораспределителе 4 в любое положение рабочая жидкость от насоса поступает к входам гидроуправляемых клапанов 11 и 12, а далее сливается в бак 2. 1 ил, 2 N| GJ О х| О СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1736763 А1 (si)s В 60 К 17/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4810827/1 1 (22) 06,04.90 (46) 30.05,92. Бюл. ¹ 20 (71)Центральное конструкторское бюро тяжелых путевых машин (72) А.Г. Никоноров, С.Л. Скрипка и В. С. Кратов (53) 629.113 (088.8) (56) Патент ФРГ ¹ 2457210, кл. В 60 К 17/10, 1978. (54) ГИДРОПРИВОД ТРАНСПОРТНОГО

СРЕДСТВА (57) Изобретение относится к железнодорожному транспорту, в частности к гидравлическим устройствам путевых машин. Цель изобретения — повышение надежности работы путем исключения проскальзывания колес относительно друг друга. При работе основного гидромотора ь основной гидрораспределитель 3 включается в левое положение, дополнительный гидрораспреl делитель 4 — в правое положение. Жидкость от насоса поступает через гидроуправляемый клапан 11 на вход гидромотора 5 и к входу закрытого гидроуправляемого клапана 7. Рабочая жидкость из гидромотора 5 через напорный клапан 12 сливается в бак

2. При работе гидромотора 5 в обратном направлении гидрораспределители 3 и 4 включаются в правое положение. Рабочая жидкость от гидронасоса 1 поступает к входу гидроуправляемого клапана 8. Жидкость из гидромотора 5 сливается в бак и при переключении гидрораспределителя 4 в левое положение вступает в работу дополнительный гидромотор 6 через клапан 8. При выключенном гидрораспределителе 3 и включенном гидрораспределителе 4 в любое положение рабочая жидкость от насоса поступает к входам гидроуправляемых клапанов 11 и 12, а далее сливается в бак 2. 1 ил, 1736763

40

50

Изобретение относится к железнодорожному транспорту, в частности к гидравлическим устройствам путевых машин.

Цель изобретения — повышение надежности работы путем исключения проскальзывания колес относительно друг друга.

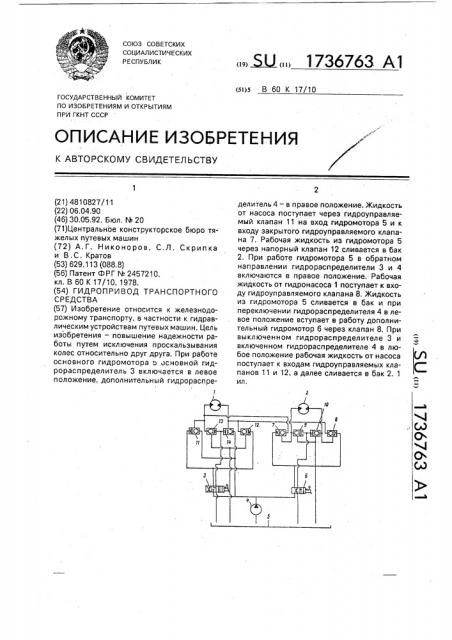

На чертеже изображена принципиальная схема гидропривода транспортного средства, Гидропривод транспортного средства содержит гидронасос 1, гидробак 2, основной гидрораспределитель 3 и дополнительный двухпозиционный гидрораспределитель 4, основной 5 и дополнительный 6 гидромоторы. Один из входов дополнительного двухпозиционного гидрораспределителя 4 соединен с нагнетательной магистралью гидронасоса 1, а другой — с гидробаком 2, а один из выходов соединен с входами напорных клапанов 7 и
