Векторный регулятор для синхронного электродвигателя с постоянными магнитами

Векторный регулятор для синхронного электродвигателя с постоянными магнитами

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к векторным регуляторам для синхронных электродвигателей с постоянными магнитами.

Уровень техники

Технологии векторного управления для синхронных электродвигателей с постоянными магнитами (в дальнейшем называемых сокращенно электродвигателем) с использованием инвертора широко используют в промышленности. При раздельном регулировании величины и фазы выходного напряжения инвертора оптимально регулируется вектор тока электродвигателя, так что вращающий момент электродвигателя является малоинерционным и мгновенно регулируемым. Синхронные электродвигатели с постоянными магнитами известны как высокоэффективные электродвигатели по сравнению с асинхронными двигателями, поскольку не требуется ток возбуждения вследствие создания магнитного поля постоянным магнитом и не возникают вторичные потери в меди вследствие отсутствия тока ротора. По этой причине в последние годы проводятся исследования относительно применения синхронных электродвигателей с постоянными магнитами для электрических железнодорожных вагонов.

При применении синхронных электродвигателей с постоянными магнитами для электрических железнодорожных вагонов их снабжают регуляторами, чтобы реализовывать устойчивую работу с ослаблением поля до диапазона высоких скоростей и чтобы получать устойчивый переход к одноимпульсному режиму, в котором потери инвертора могут быть минимизированы, а напряжение, подводимое к электродвигателям, может быть максимально повышено. Одноимпульсный режим представляет собой режим работы инверторов, в котором выходные напряжения инвертора, как, например, его выходное линейное напряжение, представляют собой прямоугольные волны, имеющие положительные и отрицательные максимальные прямоугольные напряжения длительностью 120° каждое, которые повторяются одно за другим с периодом 60° нулевого напряжения между ними в течение одного цикла, то есть 360°.

Нижеследующий способ раскрыт в первом патентном документе, относящемся к предшествующему уровню техники. Предусмотрен блок установки напряжения, который принимает фиксированную команду напряжения и команду напряжения, вычисленную на основании команды тока. При вводе фиксированной команды напряжения с блока установки напряжения выводится команда напряжения в качестве новой команды напряжения с установкой ее величины заранее определенного установленного значения напряжения. Далее команда тока (по d-оси) направления магнитного поля корректируется с использованием корректирующего значения тока (по d-оси) направления магнитного поля, полученного путем осуществления пропорционально-интегрального регулирования разности между командой напряжения, вычисленной по команде тока и новой команды напряжения. Затем, чтобы управлять инвертором, коэффициент модуляции для инвертора вычисляется по команде напряжения, так что осуществляется работа с ослаблением поля.

Первый патентный документ: выложенная заявка №Н09-84399 на патент Японии (см. абзацы [0023]-[0029]).

Раскрытие изобретения

Однако в первом патентном документе, приведенном выше, не раскрыто создание фиксированной команды напряжения, а блок установки напряжения необходимо предусматривать заново. Кроме того, напряжение конденсатора всегда колеблется, так что максимальное напряжение, которое инвертор может выдавать, также соответственно колеблется. В соответствии со способом, раскрытым в первом патентном документе, для максимального повышения напряжения, подводимого к электродвигателю, необходимо изменять временную привязку создания фиксированной команды напряжения и изменять установленное значение напряжения в зависимости от колебания напряжения конденсатора, что включает в себя осуществление сложного регулирования.

Кроме того, в качестве корректирующего значения тока по d-оси направления поля используют значение, которое получают, осуществляя пропорционально-интегральное регулирование отклонения между командой напряжения, вычисленной на основании команды тока, и новой командой напряжения, величина которой устанавливается фиксированной командой напряжения. В соответствии с этим, когда отклонение между командой напряжения и новой командой напряжения не равно нулю, то есть во время ввода в пропорционально-интегральное регулирование оно остается ненулевым, операция регулирования непрерывно накапливает значение интегрирования. По этой причине, когда команде напряжения, теоретически вычисленной на основании команды тока, не может быть установлено меньшее значение, чем вновь установленная команда напряжения, например, когда команда вращающего момента является чрезмерно большой для скорости вращения электродвигателя, то, даже если ток направления магнитного поля корректируется с использованием корректирующего значения тока направления магнитного поля, разности между командой напряжения и вновь установленной командой напряжения не может быть установлено, нулевое значение, и значение интегрирования при пропорционально-интегральном регулировании непрерывно накапливается, так что корректирующее значение тока направления магнитного поля чрезмерно возрастает с ходом времени. Когда корректирующее значение тока направления магнитного поля становится чрезмерно большим, векторное регулирование не может нормально выполняться. Поэтому при практическом использовании необходима сложная операция, такая как ограничение значения интегрирования до меньшего значения, чем верхний предел, или при определенных условиях повторная установка значения интегрирования.

Настоящее изобретение создано для разрешения описанных выше проблем и обеспечивает векторный регулятор для синхронного электродвигателя с постоянными магнитами, который при упрощенной конфигурации может реализовывать устойчивое регулирование в одноимпульсном режиме с ослаблением поля в диапазоне высоких скоростей.

Средство для разрешения проблемы

Согласно настоящему изобретению векторный регулятор для синхронного электродвигателя с постоянными магнитами регулирует переменный ток от инвертора, который приводит в движение синхронный электродвигатель с постоянными магнитами, так, чтобы довести до совпадения с командой тока, и обеспечен блоком вычисления опорного фазового угла для создания опорного фазового угла синхронного электродвигателя с постоянными магнитами; блоком создания команды тока для создания команды тока с использованием заданной команды вращающего момента; блоком регулирования тока для производства контрольного вычисления погрешности тока между командой тока и током через синхронный электродвигатель с постоянными магнитами с выводом вычисленной погрешности тока; блоком вычисления развязывающего напряжения для вычисления упреждающего напряжения с использованием параметров двигателя синхронного электродвигателя с постоянными магнитами и команды тока; блоком вычисления коэффициента модуляции для вывода коэффициента модуляции для инвертора при приеме напряжения постоянного тока на инверторе и команды напряжения, которая является суммой погрешности тока и упреждающего напряжения; блоком вычисления регулирующего фазового угла для вывода регулирующего фазового угла для инвертора при приеме команды напряжения и опорного фазового угла; блоком создания сигнала с широтно-импульсной модуляцией для создания сигналов с широтно-импульсной модуляцией для инвертора с использованием коэффициента модуляции и регулирующего фазового угла; и компенсатором команды тока для коррекции команды тока с использованием скорректированной команды тока, вычисленной на основании коэффициента модуляции, при этом компенсатор команды тока устанавливает скорректированной команде тока значение, полученное путем обработки с помощью элемента временной задержки и путем умножения разности между коэффициентом модуляции и заранее определенным установленным значением коэффициента модуляции на заранее определенную постоянную.

Результаты изобретения

Согласно изобретению векторный регулятор для синхронного электродвигателя с постоянными магнитами регулирует переменный ток от инвертора, который приводит в движение синхронный электродвигатель с постоянными магнитами, так, чтобы довести до совпадения с командой тока, и обеспечен блоком вычисления опорного фазового угла для создания опорного фазового угла синхронного электродвигателя с постоянными магнитами; блоком создания команды тока для создания команды тока с использованием заданной команды вращающего момента; блоком регулирования тока для производства контрольного вычисления погрешности тока между командой тока и током через синхронный электродвигатель с постоянными магнитами с выводом вычисленной погрешности тока; блоком вычисления развязывающего напряжения для вычисления упреждающего напряжения с использованием параметров двигателя синхронного электродвигателя с постоянными магнитами и команды тока; блоком вычисления коэффициента модуляции для вывода коэффициента модуляции для инвертора при приеме напряжения постоянного тока на инверторе и команды напряжения, которая является суммой погрешности тока и упреждающего напряжения; блоком вычисления регулирующего фазового угла для вывода регулирующего фазового угла для инвертора при приеме команды напряжения и опорного фазового угла; блоком создания сигнала с широтно-импульсной модуляцией для создания сигналов с широтно-импульсной модуляцией для инвертора с использованием коэффициента модуляции и регулирующего фазового угла; и компенсатором команды тока для коррекции команды тока с использованием скорректированной команды тока, вычисленной на основании коэффициента модуляции, при этом компенсатор команды тока устанавливает скорректированной команде тока значение, полученное путем обработки с помощью элемента временной задержки и путем умножения разности между коэффициентом модуляции и заранее определенным заданным значением коэффициента модуляции на заранее определенную постоянную. Поэтому достигаемый результат заключается в том, что в случае упрощенной конфигурации можно реализовывать устойчивое регулирование в одноимпульсном режиме с ослаблением поля в диапазоне высоких частот скоростей.

Краткое описание чертежей

На чертежах:

фиг.1 - структурная схема, иллюстрирующая пример конфигурации векторного регулятора для синхронного электродвигателя с постоянными магнитами, согласно первому варианту осуществления настоящего изобретения;

фиг.2 - структурная схема, иллюстрирующая пример конфигурации блока создания команды тока из первого варианта осуществления изобретения;

фиг.3 - структурная схема, иллюстрирующая пример конфигурации блока создания сигнала с широтно-импульсной модуляцией из первого варианта осуществления изобретения;

фиг.4 - диаграммы для иллюстрации коэффициента PMF модуляции, переходов импульсного режима, операций переключения и перехода режима регулирования, в зависимости от угловой частоты ω инвертора, согласно первому варианту осуществления изобретения;

фиг.5 - структурная схема, иллюстрирующая пример конфигурации компенсатора команды тока из первого варианта осуществления изобретения;

фиг.6 - график, иллюстрирующий зависимость отклонения между суммой квадратов команд тока по dq-осям и суммой квадратов токов по dq-осям от погрешности тока по d-оси, согласно первому варианту осуществления изобретения;

фиг.7 - график, иллюстрирующий зависимость отклонения между величиной векторов команды тока и величиной векторов тока от погрешности тока по d-оси, согласно первому варианту осуществления изобретения;

фиг.8 - график, иллюстрирующий зависимость отклонения между суммой квадратов команд тока по dq-осям и суммой квадратов тока по dq-осям от погрешности тока по q-оси, согласно первому варианту осуществления изобретения;

фиг.9 - график, иллюстрирующий зависимость отклонения между величиной векторов команд тока и величиной векторов тока от погрешности тока по q-оси, согласно первому варианту осуществления изобретения;

фиг.10 - графики, иллюстрирующие полученные моделированием рабочие формы волн сигналов команд вращающего момента, вращающих моментов, команд тока по d-оси, токов по d-оси, команд тока по q-оси и токов по q-оси, согласно первому варианту осуществления изобретения; и

фиг.11 - графики, иллюстрирующие полученные моделированием рабочие формы волн сигналов коэффициентов модуляции, скорректированных команд тока, команд напряжения фазы U, показателей режима синхронной трехимпульсной широтно-импульсной модуляции и токов фазы U, согласно первому варианту осуществления изобретения.

Позиционные обозначения

1: конденсатор,

2: инвертор,

3, 4, 5: датчик тока,

6: электродвигатель,

7: круговой датчик положения,

8: датчик напряжения,

10: блок создания команды тока,

11: блок создания команды основной составляющей тока по d-оси,

14: сумматор,

15: блок создания команды тока по q-оси,

20: блок регулирования тока по d-оси,

21: блок вычисления развязки по q-оси (блок вычисления развязки),

22: блок вычисления развязки по d-оси (блок вычисления развязки),

23: блок регулирования тока по q-оси,

30: блок вычисления коэффициента модуляции,

40: блок вычисления регулирующего фазового угла,

50: блок создания сигнала с широтно-импульсной модуляцией,

53: мультипликатор,

54: таблица регулировки усиления,

55: блок вычисления команды напряжения,

57: блок создания многоимпульсного сигнала несущей частоты,

58: блок создания синхронного трехимпульсного сигнала несущей частоты,

59: переключатель,

60: блок процесса переключения импульсного режима,

61, 62, 63: компаратор,

64, 65, 66: логическая схема НЕ

70: блок вычисления угловой частоты инвертора,

80: компенсатор команды тока,

81: ограничитель,

82: элемент задержки первого порядка,

83: элемент пропорционального усиления,

85: блок коррекции отклонения параметра,

90: блок координатного преобразования трех фаз в dq-оси,

95: блок вычисления опорного фазового угла, и

100: векторный регулятор.

Лучший вариант осуществления изобретения

Первый вариант осуществления

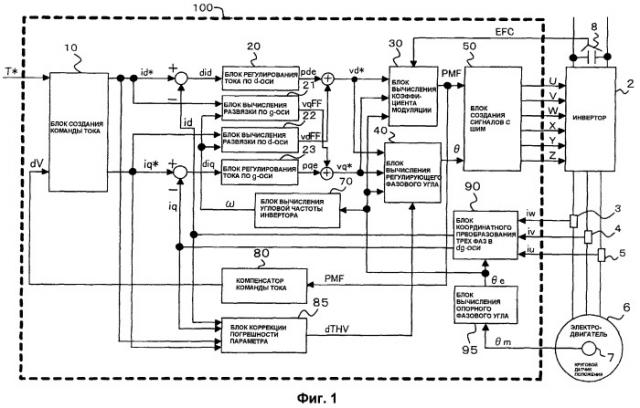

На фиг.1 представлена структурная схема, иллюстрирующая пример конфигурации векторного регулятора для синхронного двигателя с постоянными магнитами согласно первому варианту осуществления настоящего изобретения. Как показано на фиг.1, основная схема выполнена с использованием конденсатора 1, который является источником энергии постоянного тока, инвертора 2, который преобразует напряжение постоянного тока конденсатора 1 в напряжение переменного тока любой заданной частоты, и синхронного электродвигателя 6 с постоянными магнитами (в дальнейшем называемого просто «электродвигателем»).

Основная схема также снабжена датчиком 8 напряжения, который воспринимает напряжение конденсатора 1, датчиками 3, 4 и 5 тока, которые воспринимают токи iu, iv и iw в выходных линиях инвертора 2. Электродвигатель 6 снабжен круговым датчиком 7 положения, который воспринимает механический угол θm ротора. Каждый из этих воспринимаемых сигналов вводится в векторный регулятор 100.

Круговой датчик 7 положения может быть заменен кодером, или может быть использован способ позиционирования без датчиков, в котором сигнал положения вычисляют на основании воспринимаемого напряжения, тока или тому подобного вместо сигнала положения, получаемого с помощью кругового датчика 7 положения. В этих случаях круговой датчик 7 положения не является необходимым, иначе говоря, получение сигнала положения не ограничено использованием кругового датчика 7 положения.

Что касается датчиков 3, 4 и 5 тока, то может быть использована конфигурация, в которой датчики предусмотрены для, по меньшей мере, двух фазных линий, поскольку ток в другой фазной линии может быть определен вычислением, или соответствующие токи определены путем моделирования выходных токов инвертора 2 по току на его стороне постоянного тока.

Инвертор 2 принимает отпирающие сигналы U, V, W и X, Y, Z, которые создаются векторным регулятором 100, чтобы осуществлять широтно-импульсное модуляционное управление переключающими элементами, встроенными в инвертор 2. Инвертор источника напряжения с широтно-импульсной модуляцией (ШИМ) пригоден для инвертора 2, и поскольку его конфигурация является общеизвестной, подробное описание его опускается.

Векторный регулятор 100 принимает команду Т* вращающего момента с внешнего регулятора, непоказанного, и управляет инвертором 2 так, чтобы вращающий момент Т, создаваемый электродвигателем 6, был доведен до совпадения с командой Т* вращающего момента.

Далее описывается конфигурация векторного регулятора 100. Векторный регулятор 100 выполнен с блоком 95 вычисления опорного фазового угла, который вычисляет опорный фазовый угол θе по механическому углу θm ротора; блоком 90 координатного преобразования трех фаз в dq-оси, который создает ток id по d-оси и ток iq по q-оси на основании трехфазных токов iu, iv и iw, воспринимаемых датчиками тока 3, 4 и 5, соответственно, и на основании опорного фазового угла θе; блоком 70 вычисления угловой частоты инвертора, который вычисляет угловую частоту ω инвертора на основании опорного фазового угла θе; блоком 10 создания команды тока, который создает команду id* тока по d-оси и команду iq* тока по q-оси на основании команды Т* вращающего момента, вводимой извне, и скорректированной команды dV* тока, описанной ниже, блоком 20 регулирования тока по d-оси, который создает погрешность pde тока по d-оси путем осуществления пропорционально-интегрального регулирования разности между командой id* тока по d-оси и током id по d-оси; блоком 23 регулирования тока по q-оси, который создает погрешность pqe тока по q-оси путем осуществления пропорционально-интегрального регулирования разности между командой iq* тока по q-оси и током iq по q-оси; блоком 21 вычисления развязки по q-оси, который вычисляет упреждающее напряжение VqFF по q-оси на основании команды id* тока по d-оси и угловой частоты ω инвертора; блоком 22 вычисления развязки по d-оси, который вычисляет упреждающее напряжение VdFF по d-оси на основании команды iq* тока по q-оси и угловой частоты ω инвертора; блоком 30 вычисления коэффициента модуляции, который вычисляет коэффициент PMF модуляции; блоком 40 вычисления регулирующего фазового угла, который вычисляет регулирующий фазовый угол θ на основании команды Vd* напряжения по d-оси, которая является суммой погрешности pde тока по d-оси и упреждающего напряжения VdFF по d-оси, команды Vq* напряжения по q-оси, которая является суммой погрешности pqe тока по q-оси и упреждающего напряжения VqFF по q-оси, опорного фазового угла θе и на основании корректирующего значения dTHV регулирующего фазового угла, описанного ниже; блоком 50 создания сигналов с ШИМ, который создает отпирающие сигналы U, V, W и X, Y, Z для инвертора 2; компенсатором 80 команды тока для вычисления скорректированной команды dV тока при приеме коэффициента PMF модуляции; и блоком 85 коррекции погрешности параметра, который вычисляет корректирующее значение dTHV регулирующего фазового угла на основании тока id по d-оси, тока iq по q-оси, команды id* тока по d-оси и команды iq* тока по q-оси.

В данном случае блок 30 вычисления коэффициента модуляции принимает команду Vd* напряжения по d-оси, которая является суммой погрешности pde тока по d-оси и упреждающего напряжения VdFF по d-оси, команду Vq* напряжения по q-оси, которая является суммой погрешности pqe тока по q-оси и упреждающего напряжения VqFF по q-оси, опорный фазовый угол θе и напряжение EFC конденсатора 1. Блок 50 создания сигналов с ШИМ принимает коэффициент PMF модуляции и регулирующий фазовый угол θ.

Далее будут описаны детальные конфигурации каждого из управляющих блоков, упомянутых выше. По механическому углу θm ротора блок 95 вычисления опорного фазового угла вычисляет опорный фазовый угол θе, то есть электрический угол, исходя из следующего уравнения (1):

где РР обозначает число пар полюсов электродвигателя 6.

Блок 90 координатного преобразования трех фаз в dq-оси создает ток id по d-оси и ток iq по q-оси на основании трехфазных токов iu, iv и iw и опорного фазового угла θе, исходя из следующего уравнения (2):

Блок 70 вычисления угловой частоты инвертора вычисляет угловую частоту ω инвертора путем дифференцирования опорного фазового угла θе, исходя из следующего уравнения (3):

Описывается конфигурация блока 10 создания команды тока. На фиг.2 представлена структурная схема, иллюстрирующая пример конфигурации блока 10 создания команд тока, согласно первому варианту осуществления изобретения. Блок 11 создания команды основной составляющей тока по d-оси принимает команду Т* вращающего момента, чтобы создать команду id1* основной составляющей тока по d-оси. Способ регулирования максимального вращающего момента, с помощью которого можно создавать желаемый вращающий момент электродвигателя 6 при минимальном токе, известен как способ создания команды id1* основной составляющей тока по d-оси, в котором оптимальную команду id1* основной составляющей тока по d-оси получают привязкой координат на основании команды Т* вращающего момента или путем использования арифметического выражения. Поскольку блок может быть выполнен известным из уровня техники способом, подробное описание блока в настоящей заявке опущено.

Затем после создания команды id1* основной составляющей тока по d-оси с помощью сумматора 14 получают команду id* тока по d-оси путем суммирования скорректированной команды dV тока с командой id1* основной составляющей тока по d-оси. Скорректированную команду dV тока получают для так называемого управления с ослаблением поля. Корректирующее значение dV имеет отрицательное значение при коррекции значения id1* в отрицательном направлении, так что команда id* тока по d-оси возрастает в отрицательном направлении; в результате этого магнитное поле создается в таком направлении, что подавляет магнитное поле, образуемое постоянным магнитом электродвигателя 6, так что потокосцепление электродвигателя 6 ослабляется, то есть реализуется управление с ослаблением поля. Поскольку способ создания скорректированной команды dV тока является ключевой особенностью изобретения, он будет описан ниже.

Наконец, команда iq* тока по q-оси создается блоком 15 создания команды тока по q-оси на основании команды id* тока по d-оси и значения Т* команды вращающего момента. Что касается способа создания команды тока по q-оси, то также имеется способ, в котором оптимальную команду iq* тока по q-оси получают, как упоминалось выше, привязкой координат или путем использования арифметического выражения. Поскольку блок создания может быть выполнен известным из уровня техники способом, подробное описание блока в настоящей заявке опущено.

Блок 23 регулирования тока по q-оси и блок 20 регулирования тока по d-оси создают погрешность pqe тока по q-оси и погрешность pde тока по d-оси, получаемые с помощью пропорционально-интегрального усиления разностей между командой iq* тока по q-оси и током по q-оси и между командой id* тока по d-оси и током по d-оси, исходя из следующих уравнений (4) и (5), соответственно:

где K₁ и K₃ - пропорциональные коэффициенты усиления, а K₂ и K₄ - интегральные коэффициенты усиления.

Как описано ниже, погрешность pqe тока по q-оси и погрешность pde тока по d-оси постепенно снижаются до нуля после перехода из первого режима регулирования (описанного ниже) ко второму режиму регулирования (описанному ниже) и наоборот, постепенно возрастают, когда производится переход из второго режима регулирования к первому режиму регулирования.

Блок 22 вычисления развязки по d-оси и блок 21 вычисления развязки по q-оси, которые являются блоками, вычисляющими развязывающие напряжения, вычисляют упреждающее напряжение VdFF по d-оси и упреждающее напряжение VqFF по q-оси, исходя из следующих уравнений (6) и (7), соответственно:

где R₁ обозначает сопротивление (Ом) первичной обмотки, Ld и Lq обозначают индуктивность (Гн) по d-оси и индуктивность (Гн) по q-оси, соответственно, ϕа - магнитный поток (Вб) постоянного магнита и s - дифференциальный оператор.

В настоящей заявке коэффициент PMF модуляции означает отношение командной векторной величины VM* выходного напряжения для инвертора к максимальному напряжению VM_max, которое инвертор способен выдать, и PMF=1,0 указывает на то, что командная векторная величина VM* выходного напряжения равна максимальному напряжению VM_max.

При таком определении коэффициента PMF модуляции коэффициент PMF модуляции становится нулевым, когда командная векторная величина VM* выходного напряжения равна нулю, и становится 1,0 при условии, что инвертор выдает максимальное напряжение. Вследствие этого отношение на выходе инвертора легко обнаружить интуитивно, что дает преимущество, благодаря которому легко конструировать и устанавливать процессы управления, которые имеют отношение к коэффициенту PMF модуляции, например, описанные ниже процессы переключения импульсных режимов и режимов управления.

Согласно упомянутому ранее определению коэффициента PMF модуляции блок 30 вычисления коэффициента модуляции вычисляет коэффициент PMF модуляции на основании команды Vd* напряжения по d-оси, которая является суммой погрешности pde тока по d-оси и упреждающего напряжения VdFF по d-оси, команды Vq* напряжения по q-оси, которая является суммой погрешности pqe тока по q-оси и упреждающего напряжения VqFF по q-оси, опорного фазового угла θе и напряжения EFC конденсатора 1, исходя из следующего уравнения (8):

где

Блок 40 вычисления регулирующего фазового угла вычисляет регулирующий фазовый угол (на основании команды Vd* напряжения по d-оси, которая является суммой погрешности pde тока по d-оси и упреждающего напряжения VdFF по d-оси, команды Vq* напряжения по q-оси, которая является суммой погрешности pqe тока по q-оси и упреждающего напряжения VqFF по q-оси, опорного фазового угла θе и корректирующего значения dTHV регулирующего фазового угла, исходя из следующего уравнения (11):

где

Далее описывается конфигурация блока 50 создания сигналов с ШИМ. На фиг.3 представлена структурная схема, иллюстрирующая пример конфигурации блока 50 создания сигналов с ШИМ согласно первому варианту осуществления изобретения. Как показано на фиг.3, блок 55 создания командного напряжения создает на основании коэффициента PMF модуляции и регулирующего фазового угла (значение Vu* командного напряжения фазы U, значение Vv* командного напряжения фазы V и значение Vw* командного напряжения фазы W, которые являются командными трехфазными напряжениями, исходя из следующих уравнений с (13) по (15):

В данном случае коэффициент PMFM представляет собой амплитуду команды напряжения, полученную путем умножения коэффициента PMF модуляции на выходной сигнал таблицы 54 регулировки усиления с помощью мультипликатора 53. Таблица 54 регулировки усиления предназначена для коррекции разности между отношением выходного напряжения VM инвертора к коэффициенту PMF модуляции в режиме многоимпульсной ШИМ и тем же отношением в режиме синхронной трехимпульсной ШИМ. Коррекция изложена ниже.

Максимальное напряжение (среднеквадратичное значение), которое инвертор может выдавать без искажения, равно 0,612·EFC в режиме многоимпульсной ШИМ и составляет VM_max(=0,7797·EFC) в режиме синхронной трехимпульсной ШИМ. А именно, выходное напряжение инвертора для коэффициента PMF модуляции в режиме многоимпульсной ШИМ становится 1/1,274 по сравнению с напряжением в режиме синхронной трехимпульсной ШИМ. Для компенсации разницы коэффициент PMF модуляции в режиме многоимпульсной ШИМ умножается на 1,274, чтобы вывести выходной сигнал в виде амплитуды PMFM командного напряжения в упомянутый выше блок 55 вычисления команды напряжения.

Далее значение Vu* напряжения команды фазы U, значение Vv* напряжения команды фазы V и значение Vw* напряжения команды фазы W сравниваются по величине с сигналами CAR несущей частоты с помощью компараторов 61, 62 и 63, так что создаются отпирающие сигналы U, V и W, соответственно. Кроме того, на основании отпирающих сигналов U, V и W с помощью логических схем НЕ, 64, 65 и 66, соответственно, создаются отпирающие сигналы X, Y и Z. Сигналы CAR несущей частоты представляют собой сигналы, каждый из которых выбирается переключателем 59 с помощью блока 60 переключения процесса импульсного режима из числа многоимпульсного сигнала А несущей частоты (обычно около 1 кГц), создаваемого в блоке 57 создания многоимпульсного сигнала несущей частоты, синхронного трехимпульсного сигнала В несущей частоты, создаваемого в блоке 58 создания синхронного трехимпульсного сигнала несущей частоты, и нулевого значения С, используемого в одноимпульсном режиме. Каждый из многоимпульсного сигнала А несущей частоты и синхронного трехимпульсного сигнала В несущей частоты принимает значения в пределах от -1,0 до 1,0, центрированные около нуля.

Кроме того, в зависимости от коэффициента PMF модуляции и регулирующего фазового угла θ блок 60 процесса переключения импульсного режима меняет переключатель 59 со стороны асинхронной несущей А частоты, когда коэффициент PMF модуляции находится в диапазоне небольших значений (равен или меньше чем 0,785), к синхронной трехимпульсной несущей В частоте, когда он находится в диапазоне от 0,785 до меньше чем 1,0, и к нулевому значению С, когда он достигает 1,0, соответственно.

Такая конфигурация позволяет автоматически осуществлять изменение импульсного режима к одноимпульсному режиму в момент времени, когда коэффициент PMF модуляции равен 1,0, и наоборот, автоматически осуществлять изменение к синхронному трехимпульсному режиму, когда коэффициент PMF модуляции становится ниже 1,0. То есть можно легко изменять выходное напряжение инвертора 2 от минимального до максимального.

Хотя порог для коэффициента PMF модуляции установлен в значение 0,785, при котором осуществляется переключение асинхронной несущей частоты и синхронной трехимпульсной несущей частоты, порог может быть ниже этого значения.

Упоминаемый в настоящей заявке режим синхронной трехимпульсной ШИМ относится к импульсному режиму, необходимому для вывода напряжения, соответствующего коэффициенту PMF модуляции, равному или большему чем 0,785, и это напряжение невозможно вывести в режиме многоимпульсной ШИМ. Хотя такое напряжение, соответствующее синхронному трехимпульсному режиму, также может быть выведено при использовании такой конфигурации, в которой способ перемодуляции применяется в режиме многоимпульсной ШИМ, синхронном пятиимпульсном режиме, синхронном девятиимпульсном режиме или подобном, выходной сигнал инвертора 2 становится существенно нелинейным в зависимости от коэффициента PMF модуляции, который необходимо повышать для коррекции нелинейности, что делает конфигурацию сложной.

Каждое из расчетных уравнений, показанных выше, обычно обрабатывается микрокомпьютером с использованием программного обеспечения. Однако, когда вычисления производятся с низкой точностью (с небольшим числом единиц), для уменьшения вычислительной нагрузки на микрокомпьютер коэффициент PMF модуляции может не достигать точно 1,0, а может иметь меньшее значение, например 0,999, в момент времени, когда командная векторная величина VM* выходного напряжения для инвертора становится максимальным напряжением VM_max. В этом случае, хотя это влечет за собой некоторый скачок напряжения, практически возможно, чтобы импульсный режим изменялся к одноимпульсному режиму, когда коэффициент PMF модуляции становится, например, 0,95 или больше.

Кроме того, момент изменения импульсного режима можно плавно регулировать, используя регулирующий фазовый угол θ. Путем тонкой регулировки может быть предотвращена пульсация тока через электродвигатель при изменении импульсного режима.

На фиг.4 показаны диаграммы для иллюстрации коэффициента PMF модуляции, переходов через импульсные режимы, работы переключателя 59 и перехода через режимы регулирования в зависимости от угловой частоты ω инвертора, согласно варианту осуществления изобретения. Как показано на фиг.4, когда электрические железнодорожные вагоны движутся с небольшой скоростью, то есть угловая частота ω инвертора является низкой, коэффициент PMF модуляции небольшой, и переключателем 59 выбрана сторона А, то есть в качестве импульсного режима устанавливается режим многоимпульсной ШИМ. Наряду с этим в качестве режима регулирования устанавливается первый режим регулирования, и блок 23 регулирования тока по q-оси и блок 20 регулирования тока по d-оси работают в соответствии с приведенными выше уравнениями (4) и (5), соответственно. Когда при повышении скорости электрического железнодорожного вагона коэффициент PMF модуляции равен 0,785 или больше, то, поскольку выходное напряжение инвертора 2 становится предельным в режиме многоимпульсной ШИМ, переключатель 59 изменяет положение на сторону В для установки импульсного режима, соответствующего режиму синхронной трехимпульсной ШИМ.

Наряду с этим в качестве режима регулирования выбирается второй режим регулирования, и блок 20 регулирования тока по d-оси и блок 23 регулирования тока по q-оси прекращают вычисления, так что их выходные сигналы снижаются до нуля. Причина снижения до нуля заключается в следующем. Число импульсов на каждую половину цикла выходного напряжения инвертора уменьшается с десяти или более в режиме многоимпульсной ШИМ до трех в режиме синхронной трехимпульсной ШИМ, так что задержка регулирования возрастает. В случае если блок 20 регулирования тока по d-оси и блок 23 регулирования тока по q-оси продолжают вычисления, возникает возможность, что система управления станет нестабильной. Поэтому блок 20 регулирования тока по d-оси и блок 23 регулирования тока по q-оси прекращают производить вычисления.

Кроме того, для исключения ударного воздействия, создаваемого изменением режима, предпочтительно, чтобы во время процесса восстановления выходные сигналы блока 20 регулирования тока по d-оси и блока 23 регулирования тока по q-оси постепенно снижались к нулю с заранее определенной постоянной времени.

Во втором режиме регулирования рассогласование между параметрами электродвигателя и параметрами регулирования возникает в результате прекращения вычислений блоком 20 регулирования тока по d-оси и блоком 23 регулирования тока по q-оси. В результате этого рассогласования и т.п.образуются отклонения вращающего момента и тока через электродвигатель 6 от их командных значений. Погрешности регулирования, например отклонения, могут быть исключены коррекцией регулирующего фазового угла θ с использованием корректирующего значения dTHV регулирующего фазового угла, создаваемого блоком 85 коррекции погрешности параметра с использованием тока id по d-оси, тока iq по q-оси, команды id* тока по d-оси и команды iq* тока по q-оси. Детальная конфигурация блока 85 коррекции погрешности параметра будет описана ниже.

Кроме того, выходной сигнал блока 85 коррекции погрешности параметра возрастает после изменения от первого режима регулирования ко второму режиму регулирования, и наоборот, снижается до нуля после изменения из второго режима регулирования к первому режиму регулирования. Предпочтительно, чтобы возрастание и снижение осуществлялись медленно с з
