Встроенная электроплита

Встроенная электроплита

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Данный документ относится к встроенной электроплите, а именно к встроенной электроплите, имеющей верхнюю панель, на которой производится приготовление пищи.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

Встроенная электроплита является кухонным прибором, установленным в шкафу. То есть встроенная электроплита связана с кухонной мебелью таким образом, чтобы пользователь мог без труда ею пользоваться. Встроенная электроплита украшает кухонный интерьер.

В последние годы была создана встроенная электроплита, имеющая верхнюю панель, на которой можно было приготавливать пищу с помощью тепла, передаваемого на приготавливаемую пищу через эту верхнюю панель. Такая встроенная электроплита, имеющая верхнюю панель, называется плиткой, конфоркой, кухонной плитой или варочной панелью. Независимо от названия, концепция настоящего раскрытия может быть отнесена к любым электроплитам, имеющим верхнюю панель. В нижеследующем описании термин «электроплита» означает собственно плиту, имеющую верхнюю панель.

Чтобы управлять компонентами в стабильном тепловом режиме, типовая электроплита спроектирована таким образом, что воздух проходит как внутрь, так и изнутри электроплиты. Для этого верхняя панель выполнена выступающей над верхней поверхностью шкафа на заданную высоту. В этом случае чистка участка вокруг верхней панели затруднительна, и это ухудшает внешний вид.

В типичной электроплите через отверстие для прохода воздуха, выполненное в верхней панели или на участке вокруг верхней панели, в основной корпус электроплиты может заливаться вода. При этом заливающаяся в основной корпус электроплиты вода может вызвать короткое замыкание или неисправность электроплиты. Эта проблема должна приниматься во внимание при разработке электроплиты, поскольку электроплита работает на кухне, где вода используется часто.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Техническая проблема

Предлагаемые варианты исполнения представляют встроенную электроплиту, выполненную с возможностью эффективного охлаждения внутренней полости электроплиты, имеющую минимальную высоту выступания электроплиты относительно шкафа и меньшую вероятность затекания воды внутрь электроплиты.

Техническое решение

В варианте исполнения встроенная электроплита содержит: верхнюю панель; основной корпус, расположенный под верхней панелью; шкаф, принимающий в себя основной корпус; верхнюю рамку, расположенную над пространством, образованным между по меньшей мере углом верхней панели и шкафом, предназначенную для закрывания этого пространства; и воздуховыводное отверстие, позволяющее выводить внутренний воздух основного корпуса через верхнюю рамку, при этом воздуховыводное отверстие включает в себя: первое выходное отверстие для текучей среды, выполненное в основном корпусе, чтобы обеспечить вывод из основного корпуса внутренней текучей среды этого основного корпуса; второе выходное отверстие для текучей среды, выполненное в поверхности верхней рамки для обеспечения прохода текучей среды через первое отверстие для текучей среды в верхнюю рамку, и третье выходное отверстие для текучей среды, выполненное по меньшей мере в боковой поверхности на краю верхней рамки в направлении длины, для обеспечения вывода текучей среды через второе отверстие для текучей среды к наружной стороне верхней рамки в направлении длины верхней рамки.

Предпочтительно верхняя рамка содержит: опорную часть, удерживающую по меньшей мере одну поверхность верхней панели, и контактную часть, находящуюся в контакте со шкафом.

Опорная часть предпочтительно находится в контакте с нижней и верхней поверхностями верхней панели, таким образом, что она обхватывает верхнюю панель.

Соединительная часть, соединяющая опорную часть и контактную часть, предпочтительно покрывает пространство для воздушного потока.

Контактная часть предпочтительно находится в контакте с верхней поверхностью шкафа.

Нижняя поверхность верхней панели предпочтительно расположена на том же горизонтальном уровне, что и верхняя поверхность шкафа.

Воздуховыводное отверстие образовано внутри верхней рамки и выполнено продольно в верхней рамке, при этом воздуховыводное отверстие выводит воздух в направлении, проходящем к верхней панели.

Положительные эффекты

В соответствии с приведенными вариантами может быть увеличена эффективность охлаждения электроплиты, кроме того, может быть повышена безопасность и удобство при работе с электроплитой.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

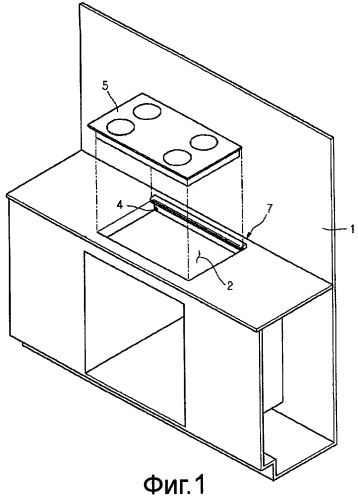

Фиг.1 представляет собой вид в перспективе встроенной электроплиты в соответствии с настоящим изобретением, когда плита устанавливается.

Фиг.2 представляет собой вид в перспективе встроенной электроплиты по фиг.1, когда плита полностью установлена.

На фиг.3 показан выполненный с частичным разрезом вид в перспективе встроенной электроплиты по фиг.1.

Фиг.4 представляет собой сечение, выполненное вдоль линии I-I', показанной на фиг.2.

Фиг.5 представляет собой увеличенный вид части А на фиг.4.

Фиг.6 представляет собой местное сечение примера измененной встроенной электроплиты по первому варианту исполнения.

Фиг.7 представляет собой вид в перспективе встроенной электроплиты в соответствии со вторым вариантом исполнения настоящего изобретения, когда плита устанавливается.

Фиг.8 представляет собой покомпонентное схематичное перспективное изображение встроенной электроплиты по фиг.7.

Фиг.9 представляет собой перспективный вид с частичным разрезом встроенной электроплиты по фиг.7.

Фиг.10 представляет собой сечение по линии II-II' фиг.9.

Фиг.11-14 представляют собой примеры измененных вариантов исполнения встроенной электроплиты по второму варианту настоящего изобретения.

Фиг.15 представляет собой перспективный вид с частичным разрезом встроенной электроплиты в соответствии с третьим вариантом исполнения.

Фиг.16 представляет собой перспективный вид верхней рамки, показанной на фиг.15.

Фиг.17 представляет собой сечение, выполненное вдоль линии III-III', показанной на фиг.5.

На фиг.18 представлен перспективный вид примера другого варианта исполнения верхней рамки.

На фиг.19 и 20 показаны сечения большей части элементов четвертого варианта исполнения.

Фиг.21 представляет собой пример измененного третьего варианта исполнения.

ПРЕДПОЧТИТЕЛЬНЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ИЗОБРЕТЕНИЯ

Далее будут подробно рассмотрены варианты исполнения настоящего изобретения, примеры которых проиллюстрированы сопроводительными чертежами.

[Первый вариант исполнения]

Фиг.1 представляет собой перспективный вид встроенной электроплиты в соответствии с настоящим изобретением, когда плита устанавливается, а фиг.2 представляет собой общий вид встроенной электроплиты по фиг.1, когда плита полностью установлена.

Показанная на фиг.1 и 2 встроенная электроплита в данном варианте исполнения включает установленный на кухне шкаф 1, выполненную в верхней поверхности шкафа углубленную часть 2, отверстие 4 для вывода воды, образованное в одном месте углубленной части 2 шкафа 1, и плиту 5, имеющую первую часть, размещаемую в углубленной части 2, и вторую часть, установленную на верхней поверхности шкафа 1.

Более подробно, углубленная часть 2 выполняется в верхней поверхности шкафа 1 на определенную глубину для приема первой части плиты 5.

Углубленная часть 2 меньше, чем площадь верхней поверхности плиты 5. Поэтому, когда плита 5 размещена в углубленной части 2, концевая часть плиты 5 опирается на верхнюю поверхность шкафа 1.

Более подробно, в верхней части плиты 5 имеется верхняя панель 51 (см. фиг.3), которая установлена на верхней поверхности шкафа 1.

Поэтому, поскольку верхняя панель 51 установлена на верхней поверхности шкафа 1, только эта верхняя панель 51 и выступает над верхней поверхностью шкафа. Поэтому высота части плиты 5, выступающей из шкафа 1, может быть минимальной.

Когда плита 5 установлена в шкаф 1, задняя часть верхней панели 51 не опирается на верхнюю поверхность шкафа 1. То есть, поскольку между задней концевой частью плиты 5 и шкафом 1 необходимо образовать пространство для вывода внутреннего нагретого воздуха плиты 5, задняя концевая часть верхней панели 51 не установлена на верхней поверхности шкафа 1, а отстоит от нее.

То есть если задняя концевая часть верхней панели 51 установлена на шкаф 1, то никакого пространства, через которое внутреннее тепло плиты 5 могло бы выходить наружу, нет. Поэтому задняя концевая часть верхней панели 51 должна отстоять от верхней поверхности шкафа 1. При этом задняя концевая часть верхней панели 51 поддерживается установленным на шкафу 1 опорным элементом 7.

Поскольку верхняя панель 51 установлена на шкафу 1 вышеописанным образом, на верхней поверхности верхней панели 51 можно устойчиво класть посуду. Кроме того, поскольку над верхней поверхностью шкафа 1 выступает только верхняя панель 51, внешний вид электроплиты может быть значительно улучшен.

Однако, хотя дно углубленной части 2 закрыто, воздух может проходить в углубленную часть 2 через другие зазоры шкафа, и этот воздух может быть направлен в плиту 5.

Далее, прямо под проходом, по которому вода вытекает из плиты 5, может быть выполнено отверстие 4 для вывода воды. Если дно углубленной части 2 является наклонным, то отверстие 4 для вывода воды делается в самой низкой части наклонного дна углубленной части 2.

На фиг.3 показан выполненный с частичным разрезом перспективный вид встроенной электроплиты по фиг.1, фиг.4 представляет собой сечение, выполненное вдоль линии I-I', показанной на фиг.2, а фиг.5 представляет собой увеличенный вид части А на фиг.4.

Как показано на фиг.3-5, плита 5 содержит верхнюю панель 51, выполняющую функции опорной пластины, на которой располагаются кухонная утварь, и расположенный под верхней панелью 51 основной корпус 52.

Внешний вид основного корпуса 52 определяется рамой корпуса. В основном корпусе 52 расположены нагреватель 54, предназначенный для создания тепла, и вентилятор 53 для вывода горячего воздуха из основного корпуса 52 наружу. В качестве нагревателя могут быть использованы нагреватели любых типов: нагреватели прямого нагрева или индукционные.

Как выше описано, поскольку передняя и боковые краевые части верхней панели 51 опираются на верхнюю поверхность шкафа 1, над шкафом выступает только верхняя панель 51.

С другой стороны, задняя краевая часть верхней панели 51 поддерживается установленным на шкафу 1 опорным элементом 7. Более подробно, опорный элемент 7 установлен на шкафу 1 и скреплен с поверхностью, образующей углубленную часть 2 шкафа 1. Крепление этого опорного элемента может быть выполнено крепежным элементом или с помощью клея. Однако настоящее изобретение не ограничивается данной конфигурацией.

Здесь следует понимать, что пространство, через которое горячий воздух выводится наружу, устраняется этим опорным элементом 7. Но в данном варианте исполнения изобретения роль такого пространства играет отверстие для воздушного потока, образованное опорным элементом 7.

Далее опорный элемент 7 описывается более подробно.

Опорный элемент 7 содержит опорную часть 72, поддерживающую заднюю краевую часть верхней панели 51, связывающую часть 74, связанную со шкафом 1, и соединительную часть 76, соединяющую опорную часть 72 с крепежной частью 74.

Более подробно, сечение опорной части 72 представляет собой □-образную форму, которая поддерживает верхнюю панель 51. Далее, посредством этой формы опорной части 72 задняя краевая часть верхней панели 51 частично вставлена в опорную часть 72.

При этом опорная часть 72 поддерживает по меньшей мере одну из двух соответствующих поверхностей (верхней и нижней) верхней панели 51. То есть опорная часть 72 имеет пространство, в которое частично вставлена верхняя панель 51. Когда это пространство опорной части 72 выше верхней панели 51, одна из двух соответствующих поверхностей верхней панели 51 находится в плотном контакте с опорной частью 72. При этом верхняя поверхность верхней панели 51 находится в плотном контакте с опорной частью 72 с тем, чтобы препятствовать попаданию посторонних объектов через пространство, образованное между верхней панелью 51 и опорной частью 72. Предпочтительно, чтобы опорной частью 72 поддерживались по крайней мере три поверхности верхней панели 51. А именно, как показано на фиг.5, предусмотрена изогнутая пластинка, и надежное поддерживание верхней панели 51 обеспечивается тремя контактирующими с ней поверхностями этой изогнутой пластинки.

Поскольку по меньшей мере передняя и обе боковые краевые части верхней панели 51 опираются на верхнюю поверхность шкафа 1, то верхняя панель 51 может устойчиво опираться на шкаф 1 даже, если задняя краевая часть верхней панели 51 не поддерживается опорной частью 72. Однако для того, чтобы удерживать верхнюю панель 51 более надежно, опорная часть 72 может, кроме того, поддерживать ее верхнюю и нижнюю поверхности и по боковым сторонам.

В то же время крепежная часть 74 находится на той части опорного элемента 7, которая удалена от опорной части 72, в этом месте он опирается на шкаф 1, чтобы образовывать проход, по которому воздух выводится наружу из основного корпуса 52.

Соединительная часть 76 "мягко" соединяет опорную часть 72 с крепежной частью 74. Соединительная часть 76 выступает над верхней панелью 51 на заданную высоту. Поэтому, когда кухонная посуда скользит назад, ее скольжение останавливается соединительной частью 76.

Во внешнее пространство открыта только соединительная часть 76 опорного элемента 7. Поэтому следует понимать, что соединительная часть 76, кроме того, выполняет и функцию "внутреннего экранирования" опорной части 72 и крепежной части 74. Между верхней панелью 51 и шкафом установлен зазор, определяемый опорным элементом 7, и соединительная часть функционирует в качестве верхней рамки, закрывающей этот зазор.

Далее будет описан процесс установки плиты 5.

Прежде всего на шкаф 1 устанавливается опорный элемент 7. При этом опорный элемент 7 устанавливается в том месте, где им должна поддерживаться задняя часть плиты 5. То есть, после того как связывающая часть 74 установлена на шкаф 1, опорный элемент 7 связывается со шкафом 1 с помощью соединительного элемента.

В этом положении в углубленную часть 2 вставляется нижняя часть плиты 5, то есть основной корпус 52 плиты 5. Затем на шкаф 1 устанавливаются передний и оба боковых края верхней панели 51. Далее плита 5 толкается в заднем направлении. После этого в опорную часть 72 вставляется задняя краевая часть верхней панели 51, чем и завершается установка плиты 5.

Далее будет описан ход воздушного потока, охлаждающего внутреннее пространство плиты 5.

Сначала, при работе вентилятора 53, в плиту 5 вводится холодный воздух. Холодный воздух может вводиться сквозь воздухоприемное отверстие, выполненное в днище основного корпуса 52 соосно с вентилятором.

Холодный воздух, введенный через воздухоприемное отверстие 55, может быть засосан через зазор шкафа 1, который образован в передней части углубленной части 2 шкафа. Нет необходимости говорить, что, когда дно углубленной части 2 выполнено с отверстием, холодный воздух может засасываться через дно углубленной части 2.

Воздух, засосанный вентилятором 53, выводится через воздуховыводное отверстие 56, выполненное в задней части основного корпуса 52, минуя блок управления (не показан) и нагреватель 54. Воздух, выведенный из воздуховыводного отверстия 56, выводится далее наружу через отверстие 75 для воздушного потока.

Для того чтобы воздух, выведенный из воздуховыводного отверстия 56, не направлялся в другие области углубленной части 2, а шел только к воздушному отверстию 75, в задней части основного корпуса 52 может быть установлена направляющая 65 воздушного потока.

Далее описывается взаимоотношение между водой, попавшей в плиту 5, и данным вариантом исполнения.

Сначала, поскольку плита 5 установлена в таком месте, как кухня, где часто используется вода, необходимо предотвратить возможность затекания воды в варочную плиту 5. Для этого нижняя поверхность верхней панели 51, а также поверхность шкафа 1 совместно герметизируются по передней и обеим боковым сторонам верхней панели 51 уплотнительным элементом. Поэтому слабой точкой, через которую внешний поток воды может проникнуть в плиту 5, является только верхний элемент 6, в котором образовано отверстие 61.

То есть вода может попасть в плиту 5 через отверстие 61. Однако, поскольку вода, попадающая в плиту 5, течет вниз, через выполненное в опорном элементе 72 отверстие 77 для воздушного потока, она не направляется к основному корпусу 52.

Более подробно, отверстие 77 для потока воздуха, выполненное в опорном элементе 7, функционирует как проход, по которому проникаемая снаружи вода, может течь вниз, не попадая в основной корпус 52, в то же время выполняя назначение прохода, по которому наружу выводится воздух, выходящий из основного корпуса 52.

Текущая вниз вода может быть выпущена наружу через отверстие 4 для вывода воды, или же она может испариться из-за выделяемой плитой 5 теплоты.

Далее описывается измененный пример данного варианта исполнения изобретения.

Сначала, когда углубленная часть 2 закрыта, отверстие 4 для вывода воды служит для выпуска наружу воды, накопившейся в этой углубленной части 2. Когда углубленная часть 2 не закрыта, а открыта, емкость для сбора воды может быть установлена под углубленной частью 2, которая и будет собирать воду, текущую вниз от плиты 5, а затем сливать ее наружу.

Верхняя рамка может быть выполнена таким образом, чтобы ее первая сторона была закреплена на шкафу 1, а вторая сторона была бы удалена от верхней поверхности верхней панели. В этом случае между верхней панелью и верхней рамкой образуется переднее отверстие, и через это переднее отверстие сможет проходить воздух.

В этом случае, поскольку воздух, выходящий наружу из внутреннего пространства, делится на два потока, при уменьшении сопротивления воздушному потоку его эффективность может быть повышена. Кроме того, может быть уменьшен шум, обуславливаемый этим воздушным потоком.

Кроме того, выходящий через переднее отверстие воздух может обеспечить быстрое рассеивание большого количества теплоты с верхней поверхности верхней панели. Поэтому при использовании плиты может производиться быстрый отвод тепла от верхней панели. Это увеличивает безопасность при пользовании плитой.

Нет необходимости говорить, что при начале работы на плите, когда вся посуда находится на верхней панели, воздух, выходящий из переднего отверстия, может передавать тепло от верхней панели на эту посуду. В этом случае, поскольку верхняя панель плотно контактирует с посудой, воздух не может проходить в места их контакта между верхней панелью и посудой. Поэтому проблема отвода тепла не является серьезной. Кроме того, выполнением переднего отверстия и заднего отверстия с оптимальным соотношением их размеров можно исключить падение тепловой эффективности при одновременном обеспечении безопасной работы с плитой 5.

Далее будет описан процесс охлаждения воздушным потоком внутренней полости плиты 5.

Сначала, когда работает вентилятор 53, в варочную плиту 5 вводится холодный воздух. Холодный воздух может проходить через воздухоприемное отверстие, выполненное в днище основного корпуса 52 соосно с вентилятором 53.

Холодный воздух, проникший через воздухоприемное отверстие 55, может быть засосан через зазор шкафа 1, который образован в передней части углубленной части 2 шкафа. Нет необходимости говорить, что, когда дно углубленной части 2 выполнено с отверстием, холодный воздух может засасываться через дно углубленной части 2.

Воздух, засосанный вентилятором 53, выходит через воздуховыводное отверстие 56, выполненное в задней части основного корпуса 52, минуя блок управления (не показан) и нагреватель 54. Воздух, вышедший из воздуховыводного отверстия 56, направляется в пространство между опорным элементом 7 и верхним элементом 6 через отверстие 77 для воздушного потока. Воздух, направленный в это пространство, выходит сквозь отверстие 61 в верхнем элементе 6.

Для того чтобы воздух, вышедший из воздуховыводного отверстия 56, не направлялся в другие пространства углубленной части 2, а шел только к отверстию 75 для воздушного потока, в задней части основного корпуса 1 может быть установлена направляющая 65 воздушного потока.

Хотя на чертеже изображено несколько направляющих 65 воздушного потока, соответствующих нескольким отверстиям 56 для воздушного потока, может быть выполнена только одна направляющая 65 воздушного потока, имеющая выступ в направлении отверстия 75 для воздушного потока.

Как описано ранее, поскольку в опорном элементе 7 выполнены отверстия 77 для воздушного потока, на верхнем элементе 6 сформировано отверстие 61, горячий воздух плиты 5 может выходить наружу через отверстие 77 для воздушного потока и отверстие 61.

Далее описывается взаимоотношение между текучей средой вокруг плиты 5 и данным вариантом исполнения изобретения.

Сначала, поскольку плита 5 установлена в таком месте, как кухня, где часто используется вода, необходимо предотвратить возможность затекания воды в варочную плиту 5. Для этого нижняя поверхность верхней панели 51, а также поверхность шкафа 1 совместно герметизируются по передней и обеим боковым сторонам верхней панели 51 уплотнительным элементом. Поэтому слабой точкой, через которую внешний поток воды может проникнуть в варочную плиту 5, является только опорный элемент 7, в котором выполнено отверстие 75 для воздушного потока.

То есть вода может попасть в плиту 5 через отверстие 75 для воздушного потока. Однако, поскольку вода, попадающая в варочную плиту 5, течет вниз, по зазору, образованному между опорным элементом 72 и крепежной частью 74, она не направляется к основному корпусу 52.

Более подробно, зазор между крепежной частью 74 и опорной частью 72 функционирует как проход, позволяющий проникающей снаружи воде течь вниз, не попадая в основной корпус 52, в то же время выполняя назначение прохода, по которому наружу выводится воздух, выходящий из основного корпуса 52.

Текущая вниз вода может быть выпущена наружу через отверстие 4 для вывода воды, или же она может испариться из-за выделяемой варочной плитой 5 теплоты.

Фиг.6 представляет собой местное сечение измененного примера встроенной электроплиты, показанной на фиг.1-5.

Со ссылками на фиг.6 будут описаны только признаки, отличные от признаков описанного ранее варианта исполнения.

Как показано на фиг.6, опорный элемент 8 содержит опорную часть 81, поддерживающую заднюю краевую часть верхней панели 51, посадочную часть 82, опирающуюся на шкаф 1, и соединительную часть 84, соединяющую опорный элемент с посадочной частью 82. В посадочной части 82 выполнено отверстие 83 для воздушного потока, через которое воздух может выходить наружу.

То есть в этом измененном примере посадочная часть 82 не связана со шкафом 1, а просто опирается на него. Поэтому конструкция, связывающая опорный элемент 8 со шкафом 1, может быть опущена, и таким образом конструкция опорного элемента 8 может быть упрощена. Кроме того, поскольку в этом случае нет необходимости выполнять операцию крепления опорного элемента 8 к шкафу 1, процесс установки плиты 5 также может быть упрощен и может быть выполнен очень быстро.

[Второй вариант исполнения]

В соответствии с отличительным признаком первого варианта исполнения опорный элемент поддерживает край верхней панели, давая при этом воздуху возможность выходить наружу. Далее будет описан другой вариант исполнения верхней рамки.

Фиг.7 представляет собой перспективный вид встроенной электроплиты в соответствии со вторым вариантом исполнения настоящего изобретения, когда плита устанавливается.

В соответствии с фиг.7 шкаф 100 установлен на кухне. В шкафу 100 выполнена приемная часть 120, определяющая внутреннее пространство шкафа 100 и углубленная вниз для обеспечения пространства для установки по меньшей мере части плиты. Эта плита частично вставлена в приемную часть 120.

Плита является частью шкафа 100 и может быть вставлена вместе с микроволновой печью.

Когда плита частично вставлена в приемную часть 120, верхняя панель 200, определяющая внешний вид плиты спереди, поддерживается шкафом 100. Приемная часть 120 может быть оборудована посадочной частью, на которой поддерживается верхняя панель 200. Посадочная часть углублена вдоль верхнего концевого края приемной части 120 для поддержки края нижней поверхности верхней панели 200.

То есть посадочная часть углублена в краевой части приемной части 120 на величину, которая может изменяться в зависимости от способа установки плиты.

Когда верхняя панель 200 установлена таким образом, что выступает над верхней поверхностью шкафа 100, нет необходимости образовывать посадочную часть, или при этом глубина посадочной части очень мала. Если верхняя панель 200 установлена таким образом, что она расположена ниже верхней поверхности шкафа 100, то посадочная часть углублена на величину, большую, чем толщина верхней панели 200.

Когда верхняя панель 200 сидит на посадочной части, передний и оба боковых края верхней панели 200 поддерживаются посадочной частью. При этом задняя краевая часть верхней панели 200 не поддерживается для образования зазора, через который образовывающийся в плите горячий воздух может выходить наружу.

На фиг.8 показано покомпонентное перспективное изображение встроенной электроплиты по фиг.7, а на фиг.9 показан перспективный вид с частичным разрезом встроенной электроплиты по фиг.7.

На фиг.8 и 9 верхняя панель для определения внешнего вида верхней части варочной плиты, а также для непосредственной или косвенной поддержки кухонной посуды установлена на верхнем краю плиты. Внутреннее пространство образовано в нижней части верхней панели 200, и основной корпус 300, в котором расположено множество компонентов, предусмотрен во внутреннем пространстве. Общий вид плиты определяется верхней панелью 200 и основным корпусом 300.

Верхняя панель 200 образована закаленной прямоугольной стеклянной панелью, имеющей заданную толщину, такую чтобы она могла выдерживать тепло, создаваемое установленным в основном корпусе 300 нагревателем.

Верхняя панель 200 поддерживается посадочным местом, углубленным в крайней части приемной части 120, или же верхней поверхностью шкафа 100. В этом варианте исполнения нижняя поверхность верхней панели 200 поддерживается посадочным местом таким образом, чтобы верхняя поверхность верхней панели 200 и верхняя поверхность шкафа 100 могли быть расположены в одной и той же горизонтальной плоскости. Однако настоящее изобретение не ограничивается такой конфигурацией.

Верхняя рамка 210 расположена между краем верхней панели 200 и верхней поверхностью шкафа 100. Поэтому пространство между краем верхней панели 200 и верхней поверхностью шкафа 100 загорожено этой рамкой 210. При этом независимо от того, есть ли между краем верхней панели 200 и верхней поверхностью шкафа 100 зазор или его нет, верхняя рамка 210 устанавливается для определения границы между верхней поверхностью верхней панели 200 и верхней поверхностью шкафа 100. Но верхняя рамка 200 не располагается в той части, через которую выпускается внутренний горячий воздух, то есть между задней частью верхней панели 200 и шкафом 100. Даже если верхняя рамка 200 установлена между задней частью верхней панели 200 и шкафом 100, воздуховыводное отверстие для выхода горячего воздуха сформировано. При этом под верхней рамкой, расположенной между задней частью верхней панели 200 и шкафом 100, основной корпус 300 и шкаф 100 отстоят друг от друга с заданным зазором. Через этот зазор могут проходить воздух или вода.

Место, где может располагаться посуда, обозначено на верхней передней концевой части верхней панели 200, с тем чтобы пользователь мог ее укладывать правильно. Блок управления 220, позволяющий пользователю управлять работой плиты, расположен в верхней передней концевой части верхней панели 200.

В соответствии с этим вариантом исполнения верхняя поверхность верхней панели 200 и верхняя поверхность шкафа 100 расположены в одной и той же горизонтальной плоскости, что улучшает внешний вид плиты.

В основном корпусе 300 установлены по меньшей мере один нагреватель 310, вырабатывающий тепло, используемое для приготовления пищи, и вентилятор 320, который принудительно выводит образующийся в основном корпусе 300 горячий воздух из этого основного корпуса 300 для охлаждения внутренней полости основного корпуса 300. В качестве нагревателя 310 могут быть использованы нагреватели любых типов - нагреватели прямого или косвенного нагрева, а также их комбинации.

Когда подразумевается, что место пользователя электроплиты находится с ее передней стороны, задняя концевая часть верхней панели 200, расположенная над основным корпусом 300, расположена ближе к передней части, чем задняя поверхность приемной части 120. То есть длина от передней до задней кромки верхней панели 200 меньше, чем длина от передней до задней кромки приемной части 120, чтобы тем самым было образовано заданное пространство между задней поверхностью верхней панели 200 и задней концевой частью приемной части 120.

Верхняя панель 210 установлена над пространством, образованным между задней концевой частью верхней панели 200 и задней концевой частью приемной части 120, чтобы закрывать это пространство между верхней панелью 200 и шкафом 100.

Между задней поверхностью верхней панели 200 и шкафом 100 установлен опорный элемент, удерживающий верхнюю панель 200. Опорный элемент 400 образован из прямоугольной пластинки заданной толщины. Часть опорного элемента 400, которая связана со шкафом 100, загнута в боковом направлении, образуя поверхность, связанную со шкафом 100.

Опорный элемент 400 имеет первую концевую часть, расположенную под верхней панелью 200 для поддерживания верхней панели 200, и вторую концевую часть, прикрепленную к шкафу 100 крепежным элементом, например винтом, что предотвращает отделение верхней панели 200 вниз.

Фиг.10 представляет собой сечение по линии II-II' на фиг.9.

Как показано на фиг.10, опорный элемент 40 образован из прямоугольной пластинки заданной толщины. Задняя половина опорного элемента 40 загнута вниз так, что, если смотреть справа, опорный элемент имеет □-образную форму. Для удержания верхней панели 200 используется множество опорных элементов 400, которые установлены с удалением один от другого на заданное расстояние. Альтернативно для удержания верхней панели 200 может быть установлен только один опорный элемент 400.

Опорный элемент 400 имеет горизонтальный участок, образованный задней половиной, загнутой вниз и частично расположенной под верхней панелью 200 для удержания верхней панели 200, и вертикальный участок, скрепленный со шкафом 100.

Горизонтальный участок опорного элемента 400 поддерживает нижнюю поверхность верхней панели 200. Вертикальный участок выполнен за одно целое с горизонтальным участком и прикреплен к вертикальному участку шкафа 100 винтом. Вертикальный участок опорного элемента 400 имеет отверстие для винта, которым он крепится к вертикальным участкам шкафа 100. Отверстие для винта имеет овальную форму, чтобы можно было регулировать высоту опорного элемента 400.

Отверстие для винта может быть многоступенчатым, чтобы высоту опорного элемента 400 можно было регулировать в заданном диапазоне. То есть при этом во внутренней окружности отверстия для винта образованы опорные выступы для упора винта. Вдоль вертикальной линии может быть выполнено множество отверстий для винтов, так чтобы винты можно было ввинчивать в одно из них в соответствии с положением опорного элемента 400.

Когда высота опорного элемента 400 описанным выше способом отрегулирована, можно точно установить наклон и положение верхней панели 200, удерживаемой опорным элементом 400.

Опорный элемент 400 может быть скреплен со шкафом 100 множеством способов, таких как с использованием клея, винтов, крючков и т.п. В данном варианте исполнения винты используются в качестве крепежных средств для примера.

Когда опорный элемент 400 скреплен со шкафом 100, чтобы удерживать верхнюю панель 200, ее отделение вниз от приемной части 120 тем самым исключается.

Далее описывается, каким образом производится вывод внутреннего горячего воздуха из основного корпуса.

Горячий воздух (содержащий и другие текучие среды), образованный во внутреннем пространстве основного корпуса 300, имеет для своего выхода первое отверстие 330, через которое он выводится из основного корпуса 300.

В этом исполнении первое отверстие 330 образовано в задней поверхности основного корпуса 300, чтобы выводить горячий воздух, создаваемый во внутреннем пространстве основного корпуса 300, к вертикальному участку шкафа 100. Первое отверстие 330 может быть образовано в боковой поверхности основного корпуса.

При этом в горизонтальном участке опорного элемента 400 выполнено второе отверстие 520, через которое горячий воздух, проходящий через первое отверстие 330, выходит наружу.

Форма второго отверстия 520 никак не ограничивается каким-либо одним специальным видом, при условии, что оно выводит воздух. Например, второе отверстие 520 может иметь овальную форму, удлиненную в горизонтальном направлении, или может быть щелеобразным. Второе отверстие 520 может быть выполнено в виде множества отверстий. Когда в данном исполнении используется множество опорных элементов 400, зазоры между ним могут образовывать второе отверстие 520.

Когда второе отверстие 520 выполнено на горизонтальном участке опорного элемента 400, второе отверстие 520 расположено между задней концевой частью верхней панели 200 и вертикальным участком шкафа 100.

Далее описывается конструкция, соответствующая случаю, когда вода заливается на верхнюю поверхность плиты.

Прежде всего, уплотнительным элементом производится герметизация контактной поверхности между нижней поверхностью верхней панели 200 и участком приемной части 120, на котором установлена верхняя панель, в передней и обеих боковых частях верхней панели 200. Поэтому внешний поток текучей среды в основной корпус 300 проникнуть не может. Но внешняя текучая среда может протечь снаружи внутрь через заднюю краевую часть верхней панели.

Текучая среда, протекающая через пространство, образованное между задней краевой частью верхней панели 200 и шкафом 100, протекает вниз через второе отверстие 520. Вода, текущая вниз через второе отверстие 520, выводится из шкафа 100 через выходное отверстие, сформированное в шкафу 100, расположенное под приемной частью 120. Для обеспечения такой возможности задняя краевая часть верхней панели 200 расположена на заданном расстоянии от шкафа 100, а площадь сечения основного корпуса 300, расположенного под верхней панелью 200, меньше площади сечения верхней панели 200. Поэтому вода, протекающая вниз через второе отверстие, не может проникнуть в основной корпус 300.

Кроме того, над опорным элементом 400 дополнительно предусмотрена верхняя рамка, и в этой верхней рамке выполнено маленькое отверстие, через которое также может протекать вода, что еще более надежно предотвращает затекание внешней воды внутрь. При этом верхняя рамка в данном варианте исполнения несколько отличается от верхней рамки первого варианта исполнения. То есть в данном случае верхняя рамка используется не в качестве опорного элемента, а лишь в качестве крышки, закрывающей пространство, образованное опорным элементом.

На фиг.11-14 представлены виды измененных примеров встроенной электроплиты по второму варианту настоящего изобретения.

В примере измененного исполнения по фиг.11 изменен способ удержания верхней панели 200 с использованием опорного элемента 400. Более подробно, крайняя часть основного корпуса 300 изогнута наружу и зафиксирована под нижней поверхностью верхней панели 200. Опорный элемент 400 закреплен на нижней поверхности кромочной части основного корпуса.

На фиг.12-14 показаны примеры иного выполнения второго отверстия 520 в опорном элементе. На фиг.12 показано множество опорных элементов, а второе отверстие 520 определено между опорными элементам
