Газовый датчик

Газовый датчик

Иллюстрации

Показать все

Реферат

Изобретение относится к области газового анализа, в частности к детектирующим устройствам, применяемым для регистрации и измерения содержания микропримесей аммиака и других газов. Изобретение может быть использовано для решения задач экологического контроля.

Известен датчик (детектор) по теплопроводности, действие которого основано на различии между теплопроводностью паров вещества и газа-носителя (Вяхирев Д.А., Шушукова А.Ф. Руководство по газовой хроматографии. М.: Высш. школа, 1987. - 287 с.). Однако чувствительность такого датчика (детектора) ограничивается на вещества с теплопроводностью, близкой к теплопроводности газа-носителя. Например, при использовании этого датчика для анализа аммиака точность определения невысока.

Известен также датчик (Будников Г.К. Что такое химические сенсоры // Соросовский образовательный журнал. 1998, №3, С.75), позволяющий определять содержание аммиака с большей чувствительностью. Однако он сложен по конструкции и механизму получения отклика на присутствие определяемого компонента: включает в качестве преобразователя-полупроводника оксид металла (SnO₂, In₂O₃, Nb₂O₅) и нанесенный на его поверхность адсорбционный слой специального материала, дающий названный отклик. Для получения отклика необходимы такие дополнительные операции, как нагревание оксида до 200-400°C, так как при комнатной температуре он является диэлектриком и не проводит электрический ток, хемосорбция на нагретой поверхности кислорода воздуха, сопровождающаяся образованием отрицательно заряженных ионов O₂ ^-, O^- и взаимодействием последних с определяемым газом (его окислением). Таким образом, электропроводность полупроводникового (оксидного) слоя в воздухе определяется не непосредственно содержанием определяемого газа, а степенью заполнения поверхности хемосорбированным кислородом, которая, в свою очередь, изменяется пропорционально концентрации определяемого газа.

Ближайшим техническим решением к изобретению является датчик влажности газов, состоящий из полупроводникового основания, выполненного в виде поликристаллической пленки селенида цинка, легированного арсенидом галлия, с нанесенными на ее поверхность металлическими электродами, и непроводящей подложки (Патент РФ №2161794. М.Кл. G01N 27/12, 25/56, 2001).

Недостатком этого известного устройства является его недостаточная чувствительность при контроле микропримесей аммиака.

Задачей изобретения является повышение чувствительности и технологичности изготовления датчика.

Указанный технический результат достигается тем, что в известном газовом датчике, содержащем полупроводниковое основание и непроводящую подложку, полупроводниковое основание выполнено в виде поликристаллической пленки селенида цинка, а подложкой служит электродная площадка пьезокварцевого резонатора.

Сущность изобретения поясняется чертежами, где представлены: на фиг.1 - конструкция заявляемого датчика, на фиг.2 - кривая зависимости величины адсорбции аммиака от температуры, на фиг.3 - градуировочная кривая зависимости изменения частоты колебания пьезокварцевого резонатора с нанесенной полупроводниковой пленкой (Δf) в процессе адсорбции при комнатной температуре от начального давления Последняя наглядно демонстрирует его чувствительность.

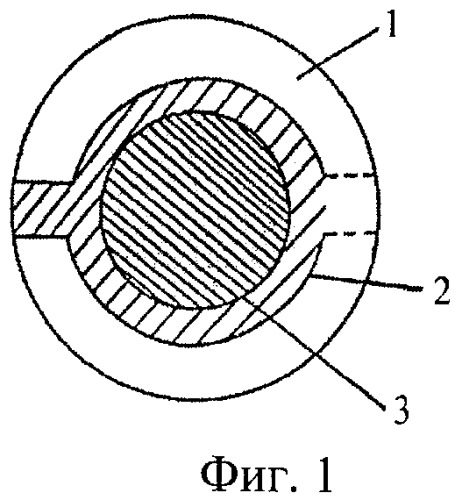

Датчик состоит из полупроводникового основания 1, выполненного в виде поликристаллической пленки селенида цинка, нанесенной на электродную площадку (2) пьезокварцевого резонатора 3 (фиг.1).

Принцип работы такого датчика основан на адсорбционно-десорбционных процессах, протекающих на полупроводниковой пленке, нанесенной на электродную площадку пьезокварцевого резонатора, и вызывающих изменение его частоты.

Работа датчика осуществляется следующим образом.

Датчик помещают в находящуюся при комнатной температуре камеру (ею может быть обычная стеклянная трубка), через которую пропускают (или в которой выдерживают) анализируемый на содержание аммиака газ. При контакте пропускаемого газа с поверхностью полупроводниковой пленки ZnSe происходит избирательная адсорбция молекул NH₃, увеличение массы композиции «пленка - кварцевый резонатор» и изменение частоты. По величине изменения частоты с помощью градуировочных кривых можно определить содержание аммиака в исследуемой среде.

Из анализа приведенной на фиг.3 типичной градуировочной кривой, полученной с помощью заявляемого датчика и выражающей зависимость изменения частоты (Δf) от содержания аммиака следует: заявляемый датчик при существенном упрощении технологии его изготовления (в частности, исключаются операции легирования и нанесения металлических контактов) позволяет определять содержание аммиака с чувствительностью, в несколько раз превышающей чувствительность известных датчиков [2, 3].

Малые габариты устройства (рабочий объем менее 0,3 см³) в сочетании с малой массой пленки-адсорбента позволяют снизить постоянную датчика по времени до 10-20 мс.

Конструкция заявляемого датчика позволяет также улучшить и другие его характеристики: быстродействие, регенерируемость, способность работать не только в статическом, но и динамическом режиме.

Газовый датчик, содержащий полупроводниковое основание и подложку, отличающийся тем, что полупроводниковое основание выполнено из поликристаллической пленки селенида цинка, а подложкой служит электродная площадка пьезокварцевого резонатора.
