Натяжное устройство для тягового органа конвейера

Натяжное устройство для тягового органа конвейера

Иллюстрации

Показать все

Реферат

Изобретение относится к области машиностроения и касается натяжных устройств, и может быть использовано в транспортирующих машинах с тяговым органом.

Наиболее близкой по технической сущности и достигаемому эффекту является натяжное устройство, обладающее большими габаритными размерами [Патент РФ №2 301 769 C1, кл. B65G 23/44, опубл. 27.06.2007, Бюл. №18], содержащее перемещаемый в направляющих опорной рамы блок, огибаемый тяговым органом и соединенный с тягой, снабженной винтом и пружиной, полый винт установлен на тяге и взаимодействует с гайкой, закрепленной неподвижно на опорной раме, а тяга выполнена с кольцевым выступом.

Недостатками данной конструкции являются большие габаритные размеры, что требует больших производственных площадей, сложность обслуживания и установки данного устройства, небольшой срок службы, ненадежность в работе.

Техническая задача изобретения - уменьшение размеров натяжного устройства, упрощение его обслуживания и увеличение срока службы, уменьшение производственных площадей для его установки, надежность в работе.

Поставленная техническая задача изобретения достигается тем, что в натяжном устройстве для тягового органа конвейера, содержащем перемещаемый в направляющих опорной рамы блок, огибаемый тяговым органом и соединенный с тягой, снабженной накидной гайкой на полом винте и пружиной, упирающейся в кольцевую проточку, полый винт, установленный на тяге и взаимодействующий с гайкой, закрепленной неподвижно на опорной раме, конусную шайбу, посаженную на тягу и центрирующую пружину, новым является то, что полый винт снабжен накидной гайкой п-образной формы со сквозным отверстием в торце, конусная шайба контактирует с пружиной, которая упирается в кольцевую проточку.

Технический результат изобретения заключается в уменьшении размеров натяжного устройства, упрощении его обслуживания и увеличении срока службы.

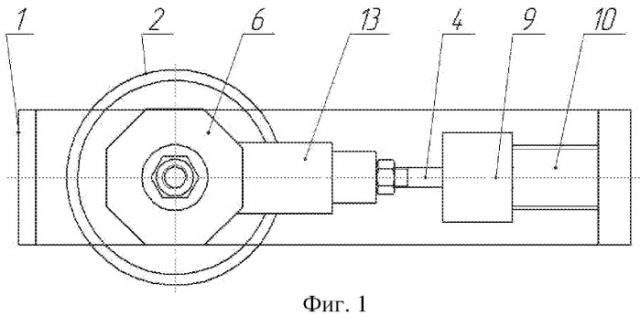

На фиг. 1 представлено предлагаемое натяжное устройство, общий вид; на фиг.2 - разрез по А-А на фиг. 1; на фиг.3 - тяговая часть натяжного устройства.

Натяжное устройство для тягового органа конвейера содержит перемещаемый в направляющих опорной рамы 1 блок 2, огибаемый тяговым органом 3 и соединенный с тягой 4. Блок вращается вокруг оси 5, закрепленной в сухарях 6, которые перемещаются вдоль опорной рамы 1. Пружина 7 упирается в кольцевую проточку 8 накидной гайки 9, которая накручивается на полый ступенчатый винт 10. На тяге 4 закреплена конусная шайба 11. Фиксирует тягу гайка 12. Тяга 4 действует на блок 2 посредством вилки 13.

Натяжное устройство для тягового органа конвейера работает следующим образом.

Перед пуском транспортирующей машины необходимо натянуть тяговый орган. Для этого накидную гайку 9 с внутренней резьбой накручивают на полый ступенчатый винт 10 и пружина 7 сжимается.

Необходимое первоначальное натяжение тягового органа транспортирующей машины осуществляется только за счет усилия, развиваемого винтовой передачей натяжного устройства. При навинчивании накидной гайки 9 пружина 7 сжимается и тяговый элемент 4 натягивается.

В процессе работы тяговый орган машины несколько растягивается. Это растяжение компенсируется сжатой пружиной 10, которая, распрямляясь, воздействует на тягу 4, связанную с блоком 2, натягивающим тяговый орган транспортирующей машины.

Использование данного натяжного устройства позволяет:

- значительно уменьшить габаритные размеры устройства;

- упростить эксплуатацию натяжного устройства за счет уменьшения количества используемых деталей;

- обеспечить постоянное натяжение тягового органа;

-увеличить срок службы;

- уменьшить производственные площади для его установки;

- снизить стоимость транспортирования материалов за счет увеличения срока службы тягового органа конвейера.

Натяжное устройство для тягового органа конвейера, содержащее перемещаемый в направляющих опорной рамы блок, огибаемый тяговым органом и соединенный с тягой, снабженной накидной гайкой на полом винте и пружиной, упирающейся в кольцевую проточку, полый винт, установленный на тяге и взаимодействующий с гайкой, закрепленной неподвижно на опорной раме, конусную шайбу, посаженную на тягу и центрирующую пружину, отличающееся тем, что полый винт снабжен накидной гайкой п-образной формы со сквозным отверстием в торце, конусная шайба контактирует с пружиной, которая упирается в кольцевую проточку.
