Магнитная память и способ управления ею

Магнитная память и способ управления ею

Иллюстрации

Показать все

Реферат

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

Эта заявка испрашивает приоритет по предварительной заявке США, номер 61/873,798, поданной 4 сентября, 2013, и заявке США, номер 14/201,613, поданной 7 марта, 2014, полное содержание каждой из которых включено сюда путем ссылки.

ОБЛАСТЬ ТЕХНИКИ

Варианты осуществления, здесь описанные, относятся, в общем, к магнитной памяти и способу управления магнитной памятью.

УРОВЕНЬ ТЕХНИКИ

В последние годы, в качестве полупроводниковой памяти предлагается магниторезистивная оперативная память типа переноса спинового момента (STT-MRAM). MRAM содержит элемент с магниторезистивным эффектом в ячейке памяти. Элемент с магниторезистивным эффектом включает в себя два магнитных слоя (ферромагнитных слоя) и немагнитный слой, обеспеченный между ними. Данные "1" или "0" хранятся в ячейке памяти в зависимости от намагниченного состояния упомянутых двух магнитных слоев элемента с магниторезистивным эффектом, то есть, являются ли спиновые ориентации упомянутых двух магнитных слоев параллельными или антипараллельными.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг.1 является блок-схемой, показывающей общий пример конфигурации магнитной памяти;

Фиг.2 является видом, показывающим пример конфигурации рядом с массивом ячеек магнитной памяти;

Фиг.3 является схематической диаграммой, показывающей пример конфигурации магнитной памяти в одном варианте осуществления;

Фиг.4 является видом, показывающим пример структуры ячейки памяти магнитной памяти;

Фиг.5 является схематическим видом, показывающим пример структуры элемента с магниторезистивным эффектом;

Фиг.6 является схематическим видом, показывающим пример структуры элемента с магниторезистивным эффектом;

Фиг.7 является схематическим видом для описания магнитной памяти в одном варианте осуществления;

Фиг.8 является схематическим видом для описания магнитной памяти в одном варианте осуществления;

Фиг.9 является схематической диаграммой для описания магнитной памяти в одном варианте осуществления;

Фиг.10 является диаграммой для описания примера работы магнитной памяти в одном варианте осуществления; и

Фиг.11 является видом для описания модификации магнитной памяти в одном варианте осуществления.

ПОДРОБНОЕ ОПИСАНИЕ

Настоящий вариант осуществления будет описываться подробно ниже со ссылкой на чертежи. В описании, которое следует, одинаковые ссылочные позиции присоединены к элементам, имеющим одинаковую функцию и конфигурацию, и повторное описание будет обеспечиваться, когда необходимо.

В общем, согласно одному варианту осуществления, магнитная память включает в себя массив ячеек, содержащий множество ячеек памяти, расположенных вдоль первого и второго направлений, при этом каждая ячейка памяти включает в себя элемент с магниторезистивным эффектом в качестве элемента памяти; и схему чтения, чтобы считывать данные из ячейки памяти, выбранной на основе сигнала адреса из числа множества ячеек памяти. Схема чтения выбирает один уровень определения из множества уровней определения, соответствующих положению элемента с магниторезистивным эффектом в массиве ячеек, и использует выбранный уровень определения, чтобы выполнять считывание данных из выбранной ячейки памяти.

[ВАРИАНТ ОСУЩЕСТВЛЕНИЯ]

Конфигурация и работа магнитной памяти в одном варианте осуществления будет описываться со ссылкой на Фиг.1 по 11.

(1) КОНФИГУРАЦИЯ

Конфигурация магнитной памяти в одном варианте осуществления будет описываться со ссылкой на Фиг. 1-9.

Фиг.1 является блок-схемой, показывающей пример общего примера конфигурации магнитной памяти в одном варианте осуществления.

Как показано на Фиг.1, магнитная память в одном варианте осуществления включает в себя массив 200 ячеек и множество схем, чтобы управлять работой массива ячеек.

В магнитной памяти, элемент с магниторезистивным эффектом используется в качестве элемента памяти в массиве 200 ячеек. Магнитная память в настоящем варианте осуществления является, например, магниторезистивной оперативной памятью (MRAM).

MRAM в одном варианте осуществления включает в себя схему 110 интерфейса для передачи/приема данных между MRAM (например, модулем MRAM) и внешним устройством (например, контроллером памяти или хостовым устройством) и передачи/приема сигнала управления (команды/состояния). Буфер 111 CA и буфер 112 DQ обеспечиваются внутри схемы 110 интерфейса.

Буфер 111 CA принимает сигнал команды/адреса, сигнал активирования тактовых импульсов, сигнал выбора банка, внешний тактовый сигнал и подобное от внешнего устройства. Буфер 112 DQ передает или принимает сигнал ввода/вывода данных (данные), сигнал стробирования данных, и сигнал маски данных.

Генератор 120 тактовых импульсов генерирует внутренний тактовый импульс памяти MRAM на основе сигнала от буфера 111 CA на основе сигнала активирования тактовых импульсов. Сгенерированный внутренний тактовый импульс обеспечивается в предварительно определенные схемы в MRAM, такие как декодер 121 команд, мультиплексор 114, и буфер 112 DQ. Каждая схема в MRAM работает с синхронизацией операций на основе внутреннего тактового импульса, генерируемого посредством генератора 120 тактовых импульсов.

Декодер 121 команд декодирует команду на основе сигнала команды/адреса, переданного от буфера 111 CA. Декодированная команда передается в администратор 122 банков и генератор 123 напряжения.

Чтобы выполнять операцию, соответствующую сигналу команды/адреса, администратор 122 банков передает различные типы информации, такой как адреса в массиве 200 ячеек и сигналы управления для каждой схемы в банке BK, в банк BK, выбранный посредством сигнала выбора банка.

Генератор 123 напряжения генерирует различные напряжения, используемые для операции, соответствующей команде, и обеспечивает сгенерированные напряжения в предварительно определенные схемы в банке BK.

Например, в MRAM обеспечено множество банков BK.

Массив 200 ячеек обеспечен в банке BK. Глобальные разрядные шины GBL, bGBL, разрядные шины BL, bBL, глобальная числовая шина GWL, и числовая шина WL обеспечены в массиве ячеек. Множество ячеек MC памяти обеспечены в массиве 200 ячеек так, что соединены с проводниками GBL, bGBL, BL, bBL, GWL, WL.

Контроллер 130 обеспечен в банке BK. Контроллер 130 управляет работой каждой схемы в банке BK. Контроллер 130 включает в себя контроллер 131 синхронизации, предварительный декодер 132 строк, предварительный декодер 133 столбцов и подобное.

Контроллер 131 синхронизации управляет синхронизацией операций каждой схемы 140, 150, 160, 170, 180 в банке BK.

Предварительный декодер 132 строк выполняет, например, предварительное декодирование для адреса строки сигнала адреса от администратора 122 банков. Предварительный декодер 133 столбцов выполняет, например, предварительное декодирование для адреса столбца сигнала адреса от администратора 122 банков.

Декодер 140 строк декодирует адрес строки от предварительного декодера 132 строк. Декодер 140 строк управляет активацией глобальной числовой шины GWL и числовой шины (также называемой числовой подшиной) WL в массиве 200 ячеек на основе декодированного адреса строки.

Декодер 150 столбцов декодирует адрес столбца от предварительного декодера 133 столбцов. Декодер 150 столбцов управляет активацией глобальных разрядных шин GBL, bGBL и разрядных шин (также называемых разрядные подшины) BL, bBL в массиве 200 ячеек на основе декодированного адреса столбца.

Перевод ячейки MC памяти в массиве 200 ячеек в состояние доступа осуществляется посредством декодера 140 строк и декодера 150 столбцов.

Схема 180 чтения (усилитель считывания) и схема 181 записи (формирователь сигналов записи) возбуждаются, когда данные считываются/записываются из/в массив 200 ячеек соответственно.

Схема 180 чтения возбуждается для считывания данных под управлением контроллера 130. Схема 180 чтения обеспечивает ток считывания (или напряжение считывания) в ячейку MC памяти в массиве 200 ячеек, выбранную на основе сигнала адреса, посредством глобальных разрядных шин GBL, bGBL и разрядных шин BL, bBL. Схема 180 чтения считывает данные, сохраненные в ячейке MC памяти, посредством обнаружения значения тока для тока считывания или потенциала разрядной шины.

Схема 181 записи возбуждается для записи данных под управлением контроллера 130. Схема 181 записи обеспечивает ток записи в ячейку памяти в массиве 200 ячеек, выбранную на основе адреса, посредством глобальных разрядных шин GBL, bGBL и разрядных шин BL, bBL.

Например, когда данные памяти MRAM записываются посредством способа записи на основе переноса спинового момента (STT), ток записи течет через элемент с магниторезистивным эффектом в ячейке памяти. В STT-MRAM, направление, в котором ток записи протекает через элемент с магниторезистивным эффектом, управляется в соответствии с данными (например, "0" или "1"), подлежащими записи в ячейку памяти.

Схема 170 проверки и коррекции ошибок (ECC) выполняет обработку ECC над данными, подлежащими записи в массив 200 ячеек, и данными, считанными из массива 200 ячеек.

Страничный буфер 160 временно хранит данные, подлежащие записи в массив 200 ячеек, и данные, считанные из массива 200 ячеек, в блоках данных, называемых "страницы".

Мультиплексор 114 регулирует синхронизацию передачи данных между банком BK и буфером 112 (или между MRAM и внешним устройством) в синхронизации на основе внутреннего тактового импульса.

Фиг.2 является видом, показывающим пример компоновки схемы рядом с массивом ячеек памяти MRAM.

Как показано на Фиг.2, MRAM имеет базовую схему 201 и периферийную схему 209, обеспеченную рядом с массивом 200 ячеек.

В массиве 200 ячеек, множество ячеек памяти расположены в форме матрицы. Данные хранятся в каждой ячейке памяти.

Базовая схема 201 электрически соединена с массивом 200 ячеек. Данные вводятся и выводятся между базовой схемой 201 и массивом 200 ячеек. Базовая схема 201 включает в себя схему 210 локальных переключателей столбцов (LYSW), декодер 211 числовых подшин (SWD), и формирователь 212 сигналов управления локальными переключателями столбцов (LYSWDRV).

Схема 210 локальных переключателей столбцов избирательно соединяет разрядные шины BL и bBL, и глобальные разрядные шины в соответствии с адресом столбца в магнитной памяти с использованием иерархической системы разрядных шин. Декодер 211 числовых подшин активирует числовую шину и избирательно соединяет числовую шину и глобальную числовую шину в соответствии с адресом строки. Формирователь 212 сигналов управления локальными переключателями столбцов управляет включением/выключением локальных переключателей столбцов (например, транзисторов M1, M2 на Фиг.1) в схеме 210 локальных переключателей столбцов.

Например, схема 210 локальных переключателей столбцов включает в себя транзистор, имеющий заглубленный электрод затвора, декодер 211 числовых подшин включает в себя транзистор, имеющий планарный электрод затвора, и формирователь 212 сигналов управления локальными переключателями столбцов включает в себя оба из заглубленного и планарного транзисторов.

Периферийная схема (группа периферийной схемы, область периферийной схемы) 209 электрически соединена с массивом 200 ячеек посредством базовой схемы 201. Периферийная схема 209 включает в себя, например, схему управления, которая управляет базовой схемой 201 и массивом 200 ячеек, схему чтения (формирователь сигналов считывания) 180, схему записи (формирователь сигналов записи) 181 и подобное. Периферийная схема главным образом включает в себя планарные транзисторы.

Массив 200 ячеек, базовая схема 201, и периферийная схема 209 сформированы на одной и той же полупроводниковой подложке. Таким образом, базовая схема 201 и периферийная схема 209 являются смежными с массивом 200 ячеек. В этой связи, множество массивов 200 ячеек и множество базовых схем 201 могут обеспечиваться в одной полупроводниковой подложке. В этом случае, например, в полупроводниковой подложке обеспечивается одна периферийная схема (область периферийной схемы), которая является общей для множества массивов 200 ячеек и множества базовых схем 201.

Фиг.3 является эквивалентной диаграммой схемы, показывающей пример внутренней конфигурации массива ячеек памяти MRAM и пример внутренней конфигурации схемы, используемой для считывания данных.

Как показано на Фиг.3, массив 200 ячеек включает в себя множество ячеек MC памяти.

Внутри массива 200 ячеек, обеспечиваются множество разрядных шин BL<0>, BL<1>, BL<n>, bBL<0>, bBL<1>, bBL<n> и множество числовых шин WL<0>, WL<1>, WL<n>. Когда каждая из разрядной шины BL<0>, BL<1>, BL<n> не должна различаться ниже, каждая разрядная шина обозначается просто как разрядная шина BL, и когда каждая из разрядной шины bBL<0>, bBL<1>, bBL<n> не должна различаться ниже, каждая разрядная шина обозначается просто как разрядная шина bBL. Когда множество числовых шин WL<0>, WL<1>, WL<n> не должны различаться, каждая числовая шина обозначается просто как числовая шина WL.

Разрядные шины BL, bBL простираются в направлении столбца и числовая шина WL простирается в направлении строки. Упомянутые две разрядные шины BL, bBL формируют одну пару разрядных шин.

Ячейка MC памяти соединена с разрядными шинами BL, bBL и числовой шиной WL.

Множество ячеек MC памяти, расположенных в направлении столбца, соединены с одной парой разрядных шин BL, bBL. Множество ячеек MC памяти, расположенных в направлении строки, соединены с общей числовой шиной WL.

В иерархической системе разрядных шин, множество разрядных шин BL<0>, BL<1>, BL<n> соединены с одной глобальной разрядной шиной GBL посредством локальных переключателей M1<0>, M1<1>, M1<n> столбцов и множество разрядных шин bBL<0>, bBL<1>, bBL<n> соединены с другой глобальной разрядной шиной bGBL посредством локальных переключателей M2<0>, M2<1>, M2<n> столбцов.

Включение/выключение локальных переключателей M1<0>, M1<1>, M1<n>, M2<0>, M2<1>, M2<n> столбцов, соединенных с одной из разрядных шин BL, bBL соответственно, управляется посредством сигналов CSL<0>, CSL<1>, CSL<n> управления соответственно.

Когда каждый из локальных переключателей M1<0>, M1<1>, M1<n>, M2<0>, M2<1>, M2<n> столбцов не должен различаться ниже, каждый локальный переключатель столбцов обозначается просто как локальный переключатель M1 или M2 столбцов.

В иерархической системе числовых шин, например, множество числовых шин WL соединены с глобальной числовой шиной GWL посредством формирователь сигналов управления числовой подшиной или локальным переключателем строк (не показан).

Фиг.4 является видом, показывающим пример структуры ячейки MC памяти для памяти MRAM.

Ячейка MC памяти включает в себя, например, один элемент 1 с магниторезистивным эффектом в качестве элемента памяти и один переключатель 2 выбора. Переключатель 2 выбора является полевым транзистором (например, n-канальным MOS транзистором). В дальнейшем, полевой транзистор как переключатель 2 выбора в ячейке MC памяти будет называться транзистором 2 ячейки (или транзистором выбора).

Один конец элемента 1 MTJ соединен с разрядной шиной BL и другой конец элемента 1 MTJ соединен с одним концом пути тока, истоком/стоком, транзистора 2 ячейки. Другой конец пути тока, сток/исток, транзистора 2 ячейки соединен с разрядной шиной bBL. Контактный вывод управления (затвор) транзистора 2 ячейки соединен с числовой шиной WL.

Транзистор 2 ячейки обеспечен на полупроводниковой подложке 41. Транзистор 2 ячейки является, например, n-канальным MOS транзистором.

Транзистор 2 ячейки включает в себя электрод 20 затвора, заглубленный в углублении в полупроводниковой подложке 41. Диэлектрическая пленка 21 затвора обеспечивается между полупроводниковой подложкой 41 и электродом 20 затвора. В настоящем варианте осуществления, структура, в которой электрод транзистора заглублен в полупроводниковую подложку, называется заглубленной структурой затвора.

Диэлектрическая пленка 21 затвора сформирована на внутренней поверхности углубления. Электрод 20 затвора сформирован на внутренней поверхности диэлектрической пленки 21 затвора, так что нижняя сторона углубления покрыта. Электрод 20 затвора сформирован так, что простирается в направлении строки. Электрод 20 затвора используется в качестве числовой шины WL.

Изолирующий слой 29, сделанный, например, из SiN, обеспечен на диэлектрической пленке 21 затвора и верхней поверхности электрода 20 затвора, чтобы покрывать верхнюю сторону углубления. Верхняя поверхность изолирующего слоя 29 располагается приблизительно на такой же высоте, что и верхняя поверхность полупроводниковой подложки 41.

Диффузионные слои (в дальнейшем, называемые диффузионные слои истока/стока) 23, 24 как исток/сток транзистора 2 ячейки сформированы в поверхности полупроводниковой подложки 41, так что диэлектрическая пленка 21 затвора, электрод 20 затвора, и изолирующий слой 29 помещены между ними. Диффузионные слои 23, 24 транзисторов 2 ячеек для двух ячеек памяти, смежных вдоль направления столбца, совместно используются двумя ячейками памяти, смежными в направлении столбца.

Диффузионные слои 23, 24 истока/стока каждого из транзисторов 2 ячеек изолированы посредством области изоляции устройства (диэлектрической пленки изоляции устройства) в ячейках памяти, расположенных в направлении строки.

Как показано на Фиг.4, контактные столбики CP1, CP2 обеспечены в межслойной диэлектрической пленке (не показана) на полупроводниковой подложке 41 так, что соединены с диффузионными слоями 23, 24 истока/стока транзистора 2 ячейки соответственно.

Элемент 1 с магниторезистивным эффектом обеспечен на контактном столбике CP1 и элемент 1 с магниторезистивным эффектом соединен с диффузионным слоем 23 истока/стока транзистора 2 ячейки посредством контактного столбика CP1. Сквозной столбик VP обеспечен на элементе 1 с магниторезистивным эффектом и элемент с магниторезистивным эффектом соединен с разрядной шиной BL посредством сквозного столбика VP. Разрядная шина bBL соединена с диффузионным слоем 24 истока/стока транзистора 2 ячейки посредством контактного столбик CP2. В этой связи, две разрядных шины BL, bBL, формирующих пару разрядных шин, могут обеспечиваться на одном и том же уровне проводника.

Структура элемента с магниторезистивным эффектом памяти MRAM в настоящем варианте осуществления будет описываться с использованием Фиг. 5 и 6.

Фиг. 5 и 6 являются видами в разрезе, схематически показывающими структуру элемента с магниторезистивным эффектом.

Элемент с магниторезистивным эффектом, используемый для элемента 1 памяти, является элементом MTJ, содержащим магнитный туннельный переход.

Элемент 1 MTJ включает в себя первый магнитный слой 10, чья ориентация намагниченности является неизменной (фиксированной), второй магнитный слой 12, чья ориентация намагниченности является переменной, и немагнитный слой 11 между упомянутыми двумя магнитными слоями 10, 12. Слоистая структура, включающая в себя упомянутые два магнитных слоя 10, 12 и немагнитный слой 11, формирует магнитный туннельный переход. Слоистая структура 10, 11, 12, формирующая магнитный туннельный переход обеспечена, например, между двумя электродами 19A, 19B.

В настоящем варианте осуществления, магнитный слой 10, чья ориентация намагниченности является неизменной, вызывается опорным слоем 10, и магнитный слой 12, чья ориентация намагниченности является переменной, называется хранящим слоем 12. Опорный слой 10 также вызывается неизменным слоем намагниченности, фиксированным слоем, или зафиксированным слоем. Хранящий слой 12 также вызывается записывающим слоем, свободным слоем намагниченности, или свободным слоем.

Фиг.5 показывает элемент 1 MTJ плоской намагниченности (горизонтальной намагниченности). В элементе 1 MTJ плоской намагниченности, ориентация намагниченности магнитных слоев 10, 12 является параллельной поверхности пленки магнитных слоев 10, 12. Например, элемент 1 MTJ плоской намагниченности сформирован таким образом, что намагниченность магнитных слоев 10, 12 ориентирована в направлении, параллельном поверхности пленки магнитных слоев 10, 12, вследствие формы магнитной анизотропии магнитного тела. Например, элемент 1 MTJ плоской намагниченности имеет эллиптическую плоскую форму.

Фиг.6 показывает элемент 1 MTJ вертикальной намагниченности. В элементе 1 MTJ вертикальной намагниченности, ориентации намагниченности магнитных слоев 10, 12 является перпендикулярной к поверхности пленки магнитных слоев 10, 12. Элемент 1 MTJ вертикальной намагниченности сформирован таким образом, что намагниченность магнитных слоев 10, 12 ориентирована в направлении, перпендикулярном к поверхности пленки магнитных слоев 10, 12, вследствие кристальной магнитной анизотропии или поверхностной магнитной анизотропии магнитного тела. Например, элемент MTJ вертикальной намагниченности имеет круговую плоскую форму.

Когда данные записываются, ориентация намагниченности хранящего слоя 12 элемента MTJ изменяется посредством способа STT. Ориентация намагниченности хранящего слоя 12 изменяется посредством воздействия спин-поляризованных электронов, содержащихся в токе Iw, текущем через элемент 1, и равном порогу перемагничивания или более хранящего слоя 12, на намагниченность (спин) хранящего слоя 12.

"Ориентация намагниченности опорного слоя 10 является неизменной" или "ориентация намагниченности опорного слоя 10 является фиксированной" означает, что ориентация намагниченности опорного слоя 10 не изменяется, когда ток записи (ток перемагничивания) Iw, используемый, чтобы обращать ориентацию намагниченности хранящего слоя 12, течет в опорный слой 10. Таким образом, в элементе 1 MTJ, магнитный слой, имеющий большой порог перемагничивания, используется для опорного слоя 10 и магнитный слой, имеющий более малый порог перемагничивания, чем порог перемагничивания опорного слоя 10, используется для хранящего слоя 12. Соответственно, формируется элемент 1 MTJ, включающий в себя хранящий слой 12, чья ориентация намагниченности является переменной, и опорный слой 10, чья ориентация намагниченности является неизменной.

Когда ориентация намагниченности хранящего слоя 12 и ориентация намагниченности опорного слоя 10 делаются параллельными друг другу посредством способа STT, то есть, когда ориентация намагниченности хранящего слоя 12 делается такой же как ориентация намагниченности опорного слоя 10, ток Iw, текущий из хранящего слоя 12 к опорному слою 10, обеспечивается в элемент 1 MTJ. В этом случае, электроны перемещаются из опорного слоя 10 к хранящему слою 12 через туннельный барьерный слой 11. Большинство электронов (спин-поляризованных электронов) из электронов, прошедших через опорный слой 10 и туннельный барьерный слой 11, имеют такую же ориентацию, что и ориентация намагниченности (спина) опорного слоя 10. Угловой момент спина (крутящий момент спина) спин-поляризованных электронов применяется к намагниченности хранящего слоя 12 и ориентация намагниченности хранящего слоя 12 обращается на такую же ориентацию, что и ориентация опорного слоя 10. Когда ориентации намагниченности упомянутых двух магнитных слоев 10, 12 являются параллельными ориентациями, значение сопротивления элемента 1 MTJ является наименьшим. Например, данные, равные "0", назначаются элементу 1 MTJ, в котором ориентации намагниченности являются параллельными ориентациями.

Когда ориентация намагниченности хранящего слоя 12 и ориентация намагниченности опорного слоя 10 делаются антипараллельными, то есть, когда ориентация намагниченности хранящего слоя 12 делается противоположной ориентации намагниченности опорного слоя 10, ток Iw, текущий из опорного слоя 10 к хранящему слою 12, обеспечивается в элемент 1 MTJ. В этом случае, электроны перемещаются из хранящего слоя 12 к опорному слою 10. Электроны, имеющие спин, антипараллельный ориентации намагниченности опорного слоя 10, отражаются опорным слоем 10. Отраженные электроны инжектируются в хранящий слой 12 как спин-поляризованные электроны. Угловой момент спина спин-поляризованных электронов (отраженных электронов) применяется к намагниченности хранящего слоя 12 и ориентация намагниченности хранящего слоя 12 обращается на противоположную ориентацию по отношению к ориентации опорного слоя 10. Когда наборы намагниченности упомянутых двух магнитных слоев 10, 12 являются антипараллельными наборами, значение сопротивления элемента 1 MTJ является наибольшим. Например, данные, равные "1", назначаются элементу 1 MTJ, в котором наборы намагниченности являются антипараллельными наборами.

В STT-MRAM, схема 181 записи включает в себя схему источника (например, источник тока), чтобы генерировать ток Iw записи, и схему поглощения, чтобы поглощать ток Iw записи. Когда данные записываются в STT-MRAM, одна из двух разрядных шин, формирующих пару разрядных шин, соединяется со схемой источника и другая из упомянутых двух разрядных шин соединяется со схемой поглощения.

Когда данные считываются, ток Ir считывания, более малый, чем порог перемагничивания хранящего слоя 12, обеспечивается в элемент 1 MTJ. Данные, сохраненные в ячейке памяти, считываются посредством обнаружения изменений в величине тока Ir считывания в соответствии с состоянием сопротивления элемента MTJ.

Фиг.3 показывает пример конфигурации схемы для схемы 180 чтения, используемой, когда данные считываются из MRAM, в настоящем варианте осуществления.

Как показано на Фиг.3, схема 180 чтения соединяется с массивом 200 ячеек, когда данные считываются. Схема 180 чтения включает в себя усилитель 80 считывания и генератор 81 опорного уровня. Усилитель 80 считывания, показанный на Фиг.3, является усилителем считывания типа обнаружения тока. Однако усилитель считывания схемы чтения памяти MRAM в настоящем варианте осуществления может быть усилителем считывания типа обнаружения напряжения.

Усилитель 80 считывания на Фиг.3 включает в себя первый инвертор, второй инвертор, n-канальные полевые транзисторы (в дальнейшем, обозначаемые как n транзисторы) M4, M5, M6, M7, M8, M9, M15, M16, и p-канальные полевые транзисторы MOS (в дальнейшем, обозначаемые как p транзисторы) M17, M18.

Первый инвертор включает в себя p транзистор M11 и n транзистор M12. Первый инвертор включает в себя первый входной контактный вывод, первый выходной контактный вывод, и первый и второй контактные выводы напряжения. Второй инвертор включает в себя p транзистор M13 и n транзистор M14. Второй инвертор включает в себя второй входной контактный вывод, второй выходной контактный вывод, и третий и четвертый контактные выводы напряжения. Второй входной контактный вывод соединен с первым выходным контактным выводом и второй выходной контактный вывод соединен с первым входным контактным выводом.

Сток p транзистора (транзистора активации считывания) M17 соединен с первым выходным контактным выводом первого инвертора и исток p транзистора M17 соединен с контактным выводом VDD2A источника питания. Сток p транзистора (транзистора активации считывания) M18 соединен со вторым выходным контактным выводом второго инвертора и исток p транзистора M18 соединен с контактным выводом VDD2A источника питания. Сигнал SEN1 активации считывания обеспечивается из контроллера 130 в затворы p транзисторов M17, M18. Сигнал SEN1 активации считывания L (низкого) уровня обеспечивается перед считыванием данных из MRAM, чтобы включать транзисторы M17, M18 активации считывания. Узлы SO, SOb, тем самым, предварительно заряжаются. Сигнал SEN1 активации считывания H (высокого) уровня обеспечивается при считывании данных из MRAM, чтобы выключать транзисторы M17, M18 активации считывания.

Сток n транзистора M15 соединен с первым контактным выводом напряжения (истоком транзистора M12) первого инвертора и исток n транзистора M15 соединен с контактным выводом VSS заземления. Сток n транзистора M16 соединен с третьим контактным выводом напряжения (истоком транзистора M14) второго инвертора и исток n MOS транзистора M16 соединен с контактным выводом VSS заземления. Сигнал SEN2 активации считывания обеспечивается из контроллера 130 на Фиг.1 в затворы n транзисторов M15, M16. Сигнал SEN2 активации считывания H (высокого) уровня обеспечивается при считывании данных из MRAM, чтобы включать транзисторы M15, M16 активации считывания.

Первый контактный вывод напряжения (исток транзистора M12) первого инвертора соединен со стоком n транзистора (транзистора активации чтения) M5. Исток n транзистора M5 соединен с глобальной разрядной шиной GBL через n транзистор M4. Сигнал REN активации чтения обеспечивается из контроллера 130 в затвор n транзистора M5. Включение и выключение n транзистора M5 управляется посредством сигнала REN активации чтения.

Напряжение Vclamp фиксации обеспечивается в затвор n транзистора (транзистора фиксации) M4. Напряжение Vclamp фиксации L уровня обеспечивается в затвор транзистора M4 фиксации во время режима ожидания (или перед считыванием данных) памяти MRAM, чтобы выключать (отключать) транзистор M4 фиксации. При считывании данных, напряжение Vclamp фиксации предварительно определенного значения напряжения (например, 0.1 по 0.6 В) обеспечивается в затвор транзистора M4 фиксации. Соответственно, ток, текущий в выбранную ячейку MC, ограничивается так, чтобы не превосходить верхний предел (порог перемагничивания хранящего слоя), чтобы предохранять данные, сохраненные в выбранной ячейке MC, от уничтожения.

Третий контактный вывод напряжения (исток транзистора M14) второго инвертора соединен со стоком n транзистора (транзистора активации чтения) M7. Сигнал REN активации чтения обеспечивается из контроллера 130 в затвор n транзистора M7. Включение и выключение n транзистора M7 управляется посредством сигнала REN активации чтения.

Исток n транзистора (транзистора активации чтения) M7 соединен с опорной ячейкой RC генератора 81 опорного уровня через n транзистор (опорный транзистор) M6. Опорная ячейка RC включает в себя элемент 819 сопротивления предварительно определенного значения сопротивления. В этой связи, элемент 819 сопротивления может быть элементом сопротивления, сделанным из поликристаллического кремния и диффузионного слоя или элемента MTJ.

Затвор n транзистора M8 соединен со стоком n транзистора M5 и первым контактным выводом напряжения (истоком транзистора M12) первого инвертора. Исток и сток n транзистора M8 соединены с затвором n транзистора (транзистора фиксации) M4. Напряжение Vclamp фиксации обеспечивается в исток и сток n транзистора M8.

Затвор n транзистора M9 соединен со стоком n транзистора M7 и третьим контактным выводом напряжения (истоком транзистора M14) второго инвертора. Исток и сток n транзистора M9 соединены с затвором n транзистора (транзистора фиксации) M6. Опорный потенциал VREFIx от генератора 81 опорного уровня обеспечивается в исток и сток n транзистора M9.

Генератор 81 опорного уровня генерирует опорный уровень, чтобы считывать данные. Когда данные ячейки памяти выделяются посредством усилителя считывания типа обнаружения тока, опорный ток IREFx, который должен быть опорным значением, чтобы выделять данные, генерируется посредством генератора 81 опорного уровня.

Опорный потенциал VREFIx из генератора 81 опорного уровня обеспечивается в затвор n транзистора M6 как опорного транзистора M6. Опорный транзистор M6 возбуждается с помощью силы возбуждения в соответствии с величиной обеспечиваемого опорного потенциала VREFIx. Опорный ток IREFx генерируется посредством опорного транзистора M6, возбуждаемого на опорном потенциале VREFIx, и опорной ячейки RC. Таким образом, генерируется опорный ток IREFx значения тока в соответствии с величиной обеспеченного опорного потенциала VREFIx.

Величина опорного тока IREFx управляется посредством элемента 819 сопротивления и опорного транзистора M6 в опорной ячейке таким образом, что опорный ток IREFx является промежуточным значением тока считывания, текущего через ячейку памяти, в которой сохранены данные, равные "1", (элемент MTJ состояния высокого сопротивления), и тока считывания, текущего через ячейку памяти, в которой сохранены данные, равные "0", (элемент MTJ состояния низкого сопротивления).

В усилителе считывания типа обнаружения тока, транзистор M4 фиксации функционирует как элемент управления на стороне входного контактного вывода данных усилителя 80 считывания и опорный транзистор M6 функционирует как элемент управления на стороне опорного контактного вывода усилителя считывания.

Разрядная шина (шина истока) bBL и глобальная разрядная шина (глобальная шина истока) bGBL, которые становятся стороной более низкого потенциала, когда данные считываются, соединены с контактным выводом заземления через n транзистор M3 в схеме поглощения. Включение и выключение n транзистора M3 управляется посредством сигнала SINK управления.

Когда данные считываются из MRAM, ток считывания (ток ячейки) Ir, текущий через выбранную ячейку, и опорный ток IREFx сравниваются посредством усилителя 80 считывания и сигнал H уровня или L уровня в соответствии с результатом сравнения токов Ir, IREFx удерживается посредством схемы защелки, сформированной из первого и второго инверторов (p транзисторов M11, M13 и n транзисторов M12, M14).

Сигнал, удерживаемый посредством схемы защелки в усилителе 80 считывания, выводится из узлов SO, SOb в последующую схему (например, схему ECC или буфер) в качестве выходных сигналов DO, bDO.

Например, чтобы улучшать плотность хранения для памяти, осуществляется попытка уменьшения размеров ячейки памяти и элемента MTJ в MRAM, интервала между ячейками памяти, и интервала между элементами MTJ. Как результат, имеется вероятность увеличения помех между элементами MTJ, смежными друг с другом, вызываемыми магнитными полями, генерируемыми посредством элементов MTJ.

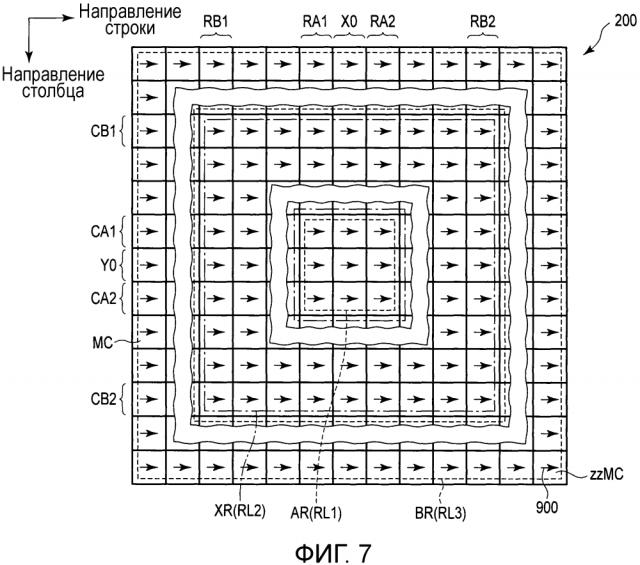

Фиг.7 является видом, схематически показывающим ориентацию намагниченности опорного слоя элемента с магниторезистивным эффектом (элемента MTJ) в массиве ячеек памяти MRAM.

В примере, показанном на Фиг.7, один четырехугольник (квадрат) в массиве 200 ячеек соответствует одной ячейке памяти (или одному элементу MTJ). На Фиг.7, стрелка 900 в четырехугольнике указывает ориентацию намагниченности опорного слоя в элементе MTJ в каждой ячейке памяти. Фиг.7 показывает ориентацию намагниченности опорного слоя в элементе MTJ плоской намагниченности.

Как показано на Фиг.7, элемент 1 MTJ сформирован таким образом, что намагниченность опорного слоя 10 всех элементов 1 MTJ в массиве 200 ячеек ориентирована в одном и том же направлении, посредством обработки (например, приложения магнитного поля) во время процесса производства памяти MRAM.

Как описано выше, вокруг массива 200 ячеек обеспечена область формирования базовой схемы и периферийной схемы.

Фиг.8 является схематическим видом, иллюстрирующим магнитные помехи между ячейками памяти (элементами MTJ) памяти MRAM. Чтобы упростить описание, внимание сосредоточивается на одной ячейке памяти (элементе MTJ) в массиве ячеек и будут описываться магнитные помехи, возникающие между ячейкой памяти и другими ячейками, смежными с ячейкой памяти.

Восемь ячеек памяти являются непосредственно смежными с некоторой ячейкой zMC памяти. Четыре ячейки xMC памяти из этих восьми ячеек памяти являются смежными с некоторой ячейкой zMC памяти в направлении строки или направлении столбца. Оставшиеся четыре ячейки yMC памяти из этих восьми ячеек памяти являются смежными с некоторой ячейкой zMC памяти в диагональном направлении.

Чтобы упростить описание, предполагается, что плоская форма ячейки памяти является квадратом, и предполагается, что расстояние между центрами каждой ячейки памяти является интервалом между ячейками памяти. В этом случае, интервал двух ячеек памяти, смежных в направлении строки, и интервал двух ячеек памяти, смежных в направлении столбца, обозначаются как "L1". В дополнение, интервал двух ячеек памяти, смежных в диагональном направлении, обозначается как "L2". Если плоская форма ячейки памяти является квадратом, интервал L1 и интервал L2 соотносятся как L2=(√2)×L1.

В элементе MTJ, магнитный полюс хранящего слоя обозначается как "mp1" и магнитный полюс опорного слоя обозначается как "mp2". Чтобы упростить описание, предполагается, что величина магнитного полюса mp1 и величина магнитного полюса mp2 являются равными и обозначаются как магнитный полюс mp.

Когда, как показано на Фиг.7, ориентации намагниченности опорного слоя элементов MTJ восьми ячеек памяти, смежных друг с другом, являются одинаковыми направлениями, магнитная сила F1, возникающая между ячейками zMC памяти и одной ячейкой xMC памяти, смежными друг с другом в направлении столбца (или направлении строки), задается посредством mp²/(4πμ×L1²
